音響運作原理:搞懂兩聲道從訊源到喇叭的環節

從電腦中的音樂,到最後喇叭發出聲音,這個一路上發生什麼事情?需要哪些環節?本文一路把這個流程拆解跟分析,理解這個流程,後續也能更明白市面上的音響器材扮演的角色。

系統觀念

兩聲道訊號鏈

從訊源、擴大到喇叭

從電腦中的音樂,到最後喇叭發出聲音,這個一路上發生什麼事情?需要哪些環節?

下文沿著訊號走一遍。電腦先讀檔,DAC 把數位資料轉成類比訊號,擴大機將訊號放大,再推動喇叭。每看完一段,可以回頭對照自己器材的輸入與輸出,確認哪一步已經由同一台機器完成。


立體聲訊號從「源頭」到「喇叭」必經的環節

簡單流程:

  • 訊號產生:訊源先讀取或產生音樂內容;輸出可能是數位資料,也可能是類比訊號,需接到相容的下一級輸入。
  • 訊號放大:經過必要的解碼與音量控制後,功率擴大機接收類比線路訊號,提供足以驅動喇叭振膜的功率。
  • 聲音再現:放大後的電流送往左右兩支揚聲器,喇叭把電能轉換成空氣振動,形成聲波,於是便能聽到聲音。

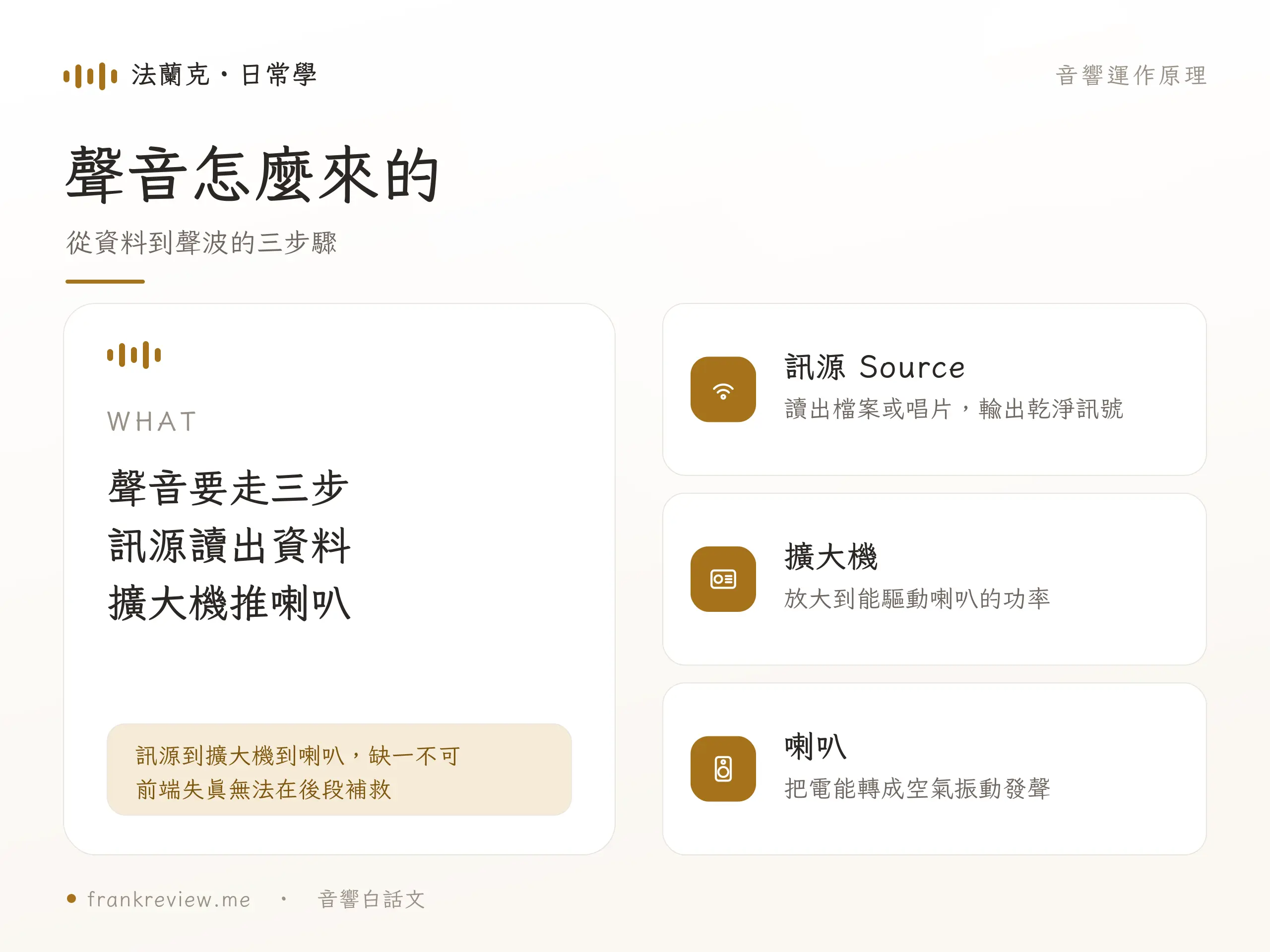

聲音怎麼來的

從資料到聲波的三步驟

  • WHAT聲音要走三步訊源讀出資料擴大機推喇叭

訊源到擴大機到喇叭,缺一不可

前端失真無法在後段補救

  • 訊源 Source讀出檔案或唱片,輸出乾淨訊號
  • 擴大機放大到能驅動喇叭的功率
  • 喇叭把電能轉成空氣振動發聲
查看原圖

音響運作原理 概念示意

圖中「前端失真無法在後段補救」須區分問題種類;數位介面抖動仍要看接收端與 DAC 的抑制設計,不能解讀為所有抖動都會原樣傳到喇叭。


1. 訊源 (Source)

功能說明:讀取或產生音訊內容;可能來自檔案、光碟、網路串流,或黑膠唱盤的類比訊號。

資訊型態:數位檔→ 「檔案位元」→ PCM 數位串流(USB、HDMI、I2S…)

常見落地設備:

  • Roon Nucleus One︱僅負責伺服與串流輸出,無 DAC
  • Audiolab 9000CDT︱純 CD 轉盤,光纖/同軸輸出
  • Eversolo T8|純串流轉盤(Transport),無 DAC;USB/I2S(8 模式)/AES/光纖/同軸輸出,支援雙 SSD 擴充。

T8 1


2. DSP/主動分音與房間校正(可選)

功能說明:DSP 可在功率放大前進行 EQ、分頻或房間校正。若用 DSP 做主動分音,就先分出各頻段,再送往各自的功率擴大機;它與功放後、喇叭箱內的被動分音器位置不同。

資訊型態:DSP 內部處理數位訊號;對外輸入與輸出可能是數位或類比,要依機型確認,並非每台 DSP 都獨立放在 DAC 前。

常見落地設備

  • miniDSP SHD Studio(數位輸入/輸出的 DSP)
  • miniDSP Flex(依版本提供類比或數位輸出,可作主動分音)

工商時間
不用再東拼西湊,新手嘗試兩聲道組合,我推薦:DALI KUPID + WiiM Amp Ultra 組合,含訊源、擴大機與線材,優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲,一套就能搞定,拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單,額外贈送 Dali 精緻喇叭線!

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個,就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2,對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕,而且不需要 AirPlay 2,才選 KUPID × WiiM Amp Ultra。

一句話:聽音樂選 WiiM Amp;電視+大空間+想買好一點的一體機,選 Ultra。

Kupid Wiim Ultra 0504

3. DAC(Digital-to-Analog Converter)

功能說明:把 PCM 數位訊號重建成連續電壓波形(類比),並可升頻、濾波。

資訊型態:PCM 數位 → 類比電壓訊號。實際輸出電平依機型、端子及設定而異,不能把所有 DAC 都當成固定 ±2 V;接線前要比對後級輸入容許電平。

常見落地設備:

  • RME ADI-2 DAC
  • Topping D90SE

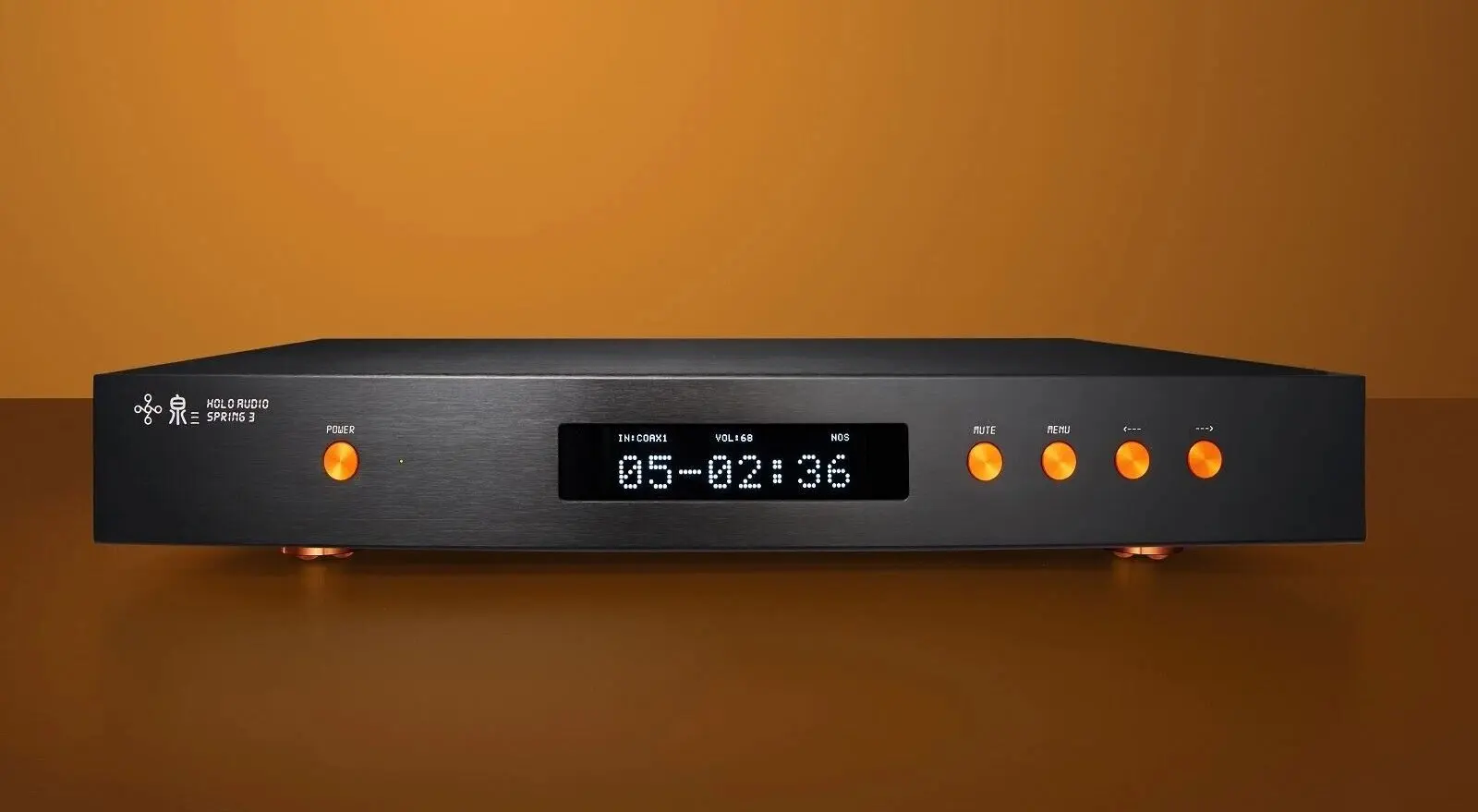

  • Holo Audio Spring 3

S L1600


4. 前級(Pre-amplifier)

功能說明:輸入音源選擇、調整精準音量(音量大小)、阻抗匹配,提供低阻抗線路輸出。

資訊型態:類比線路訊號 → 音量可調的類比線路訊號。

常見落地設備

  • Accuphase C-3900
  • Bryston BP-173

P Accu C3900 10


5. 功率放大 (Power Amplifier)

功能說明:把線路電平提高至能驅動喇叭的數十至數百瓦。

資訊型態:類比線路訊號 → 驅動喇叭所需的類比功率訊號;輸出電壓與電流依擴大機、音量及喇叭負載而變。

常見落地設備

  • Accuphase A-80(純 A 類立體聲)
  • Pass Labs XA-25(純 A 類立體聲)
  • Hegel H30A(AB 類巨功率後級)

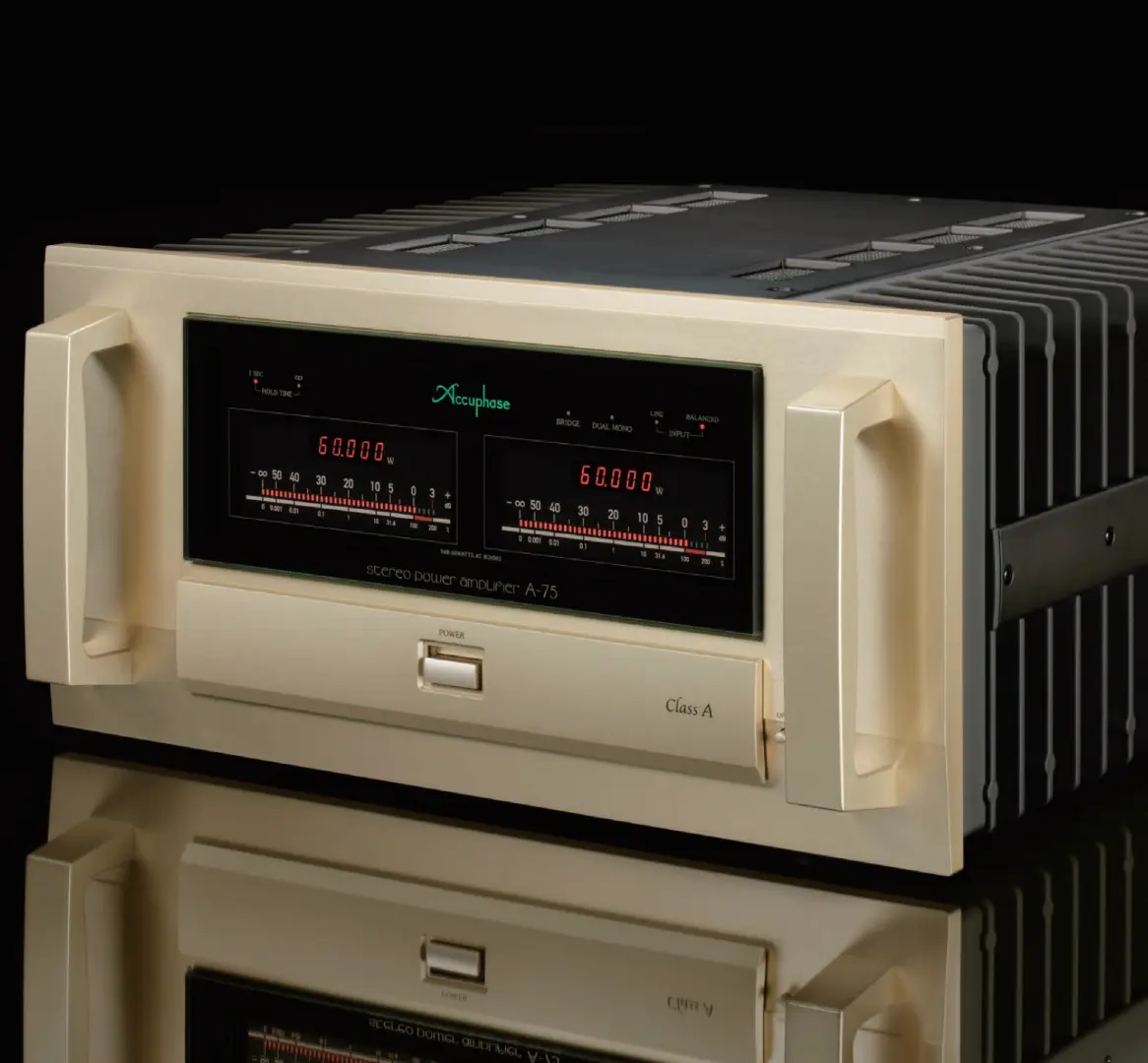

Accuphase A-75 功率擴大機外觀示意

圖為 Accuphase A-75 外觀示意,並非上列 A-80 型號。


6. 被動分音網路(Passive Crossover)

在傳統被動式多音路喇叭中,功率擴大機先輸出全頻功率訊號,再由箱內被動分音網路把不同頻段分給高、中、低音單體。這個位置的例子是喇叭箱內被動分音器。

主動分音則在功率放大前完成。以 miniDSP Flex 為例,它的類比輸出應接功率擴大機的線路輸入,再由各功放聲道驅動對應單體;數位輸出版本則先接相容 DAC,再接功放。miniDSP 官方路由範例也清楚區分了處理器、功放與單體。

  • 被動分音路徑:訊源/DAC/前級 → 功率擴大機 → 喇叭箱內被動分音器 → 各單體。
  • 主動分音路徑:訊源 → 主動分音處理器 → 各頻段功率擴大機 → 對應單體。若處理器輸出為數位,須在功放前完成 D/A 轉換。

不要把功放的喇叭功率輸出直接接進 miniDSP Flex 的類比線路輸入,也不要把 Flex 輸出直接接到被動喇叭或裸單體。Flex 的 RCA 類比輸入上限為 2 Vrms,平衡版本為 4 Vrms,兩者都不是喇叭功率輸入。改接前先關閉系統,按對應版本手冊的端子說明確認輸出與輸入;主動分音的頻段、增益及單體保護也須先設定妥當。


7. 喇叭單體(Drivers)

功能說明:將電能轉換為機械位移,再推動空氣成為聲波。

資訊型態:高功率類比電流 → 振膜位移 → 空氣壓力波(聲音)

常見落地設備

  • Harbeth Super HL5 Plus XD

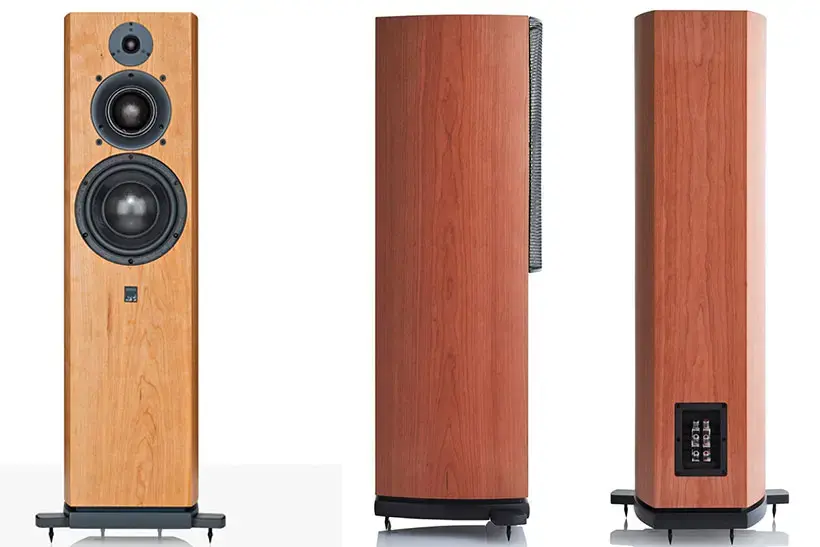

  • ATC SCM40

Atc Scm40 Trio.jpg


器材功能對應

了解上面的結構後,看音響器材的功能就更容易理解了。


NAD M66 串流前級

NAD M66 是 Masters 系列的串流 DAC/前級,內建 BluOS、7 吋觸控螢幕與 ESS Sabre 旗艦晶片,定位為現代兩聲道系統的中樞。支援 Dirac Live 房間校正與 Dirac Live Bass Control,並提供多組(含平衡)超低音輸出,可獨立校準多隻超低音讓低頻更均勻。

連接性完整(HDMI eARC、MM/MC 唱放、XLR 等),聲音表現在 2025 年仍獲專業媒體盛讚;與 M23 等後級搭配即可成一套高水準串流系統。

功能對照:

  • 源頭(Source):BluOS 串流、USB、HDMI eARC、唱盤等多種輸入直出;M66 本身就是一部高解析訊源。
  • DAC:內建 ES9038PRO 旗艦解碼,負責將 PCM 串流轉成類比訊號。
  • 前級:提供精準音量控制、訊源切換與阻抗匹配,並把信號送往後級或主動喇叭。
  • DSP/主動分音/房間校正:透過 Dirac Live 與 Dirac Live Bass Control 在數位低電平域完成 EQ、全頻/低頻校正與多重超低音分音。
  • 功率放大:M66 不含功率放大;需外接後級(例如 NAD M23)或主動喇叭。
  • 分音網路:內部 DSP 僅針對低頻進行主動分音;中高頻依舊交由喇叭內部被動網路處理。
  • 喇叭單體:不含任何驅動單體;M66 作為系統「大腦」,由外部功率放大器驅動喇叭。

NAD M33 串流綜合擴大機

NAD M33 是 Masters 系列的一體式「BluOS 串流 DAC 綜合擴大機」,採 Purifi Eigentakt D 類放大,每聲道 200W(8/4Ω),內建 32-bit/384kHz ESS Sabre DAC 與 7 吋觸控螢幕。

連接與功能完整:支援 BluOS 多室、HDMI eARC、MM/MC 唱放、平衡端子與雙超低音輸出(可設定分頻),並內建 Dirac Live 房間校正與 5 組記憶檔。

功能對照:

  • 源頭(Source):內建 BluOS 平臺,Roon Ready、AirPlay 2、Tidal/Spotify Connect;USB、HDMI eARC、藍牙 aptX HD 等多樣輸入,可直接擔任串流訊源。
  • DAC:採 32-bit/384 kHz ESS Sabre 解碼,並支援 MQA 完整硬體展開。
  • 前級:高解析數位音控、觸控螢幕介面,具 XLR/RCA、唱放與耳擴等完整端子,負責音量與訊源切換。
  • DSP/房間校正/主動分音:內建 Dirac Live 室內聲學校正;最新韌體可選配 Dirac Live Bass Control,數位域配置多支超低音並設定分頻。
  • 功率放大:採 Purifi Eigentakt D 類模組,每聲道 200 W/8 Ω(4 Ω 同功率),失真低於 -100 dB,可橋接至 700 W。
  • 分音網路:高頻/中頻仍交由喇叭內被動網路;低頻若啟用 Dirac Bass Control,即可於數位域完成主動分頻。
  • 喇叭單體:本機僅輸出放大後訊號,不含任何單體。

Accuphase E-800 綜合擴大機

Accuphase E-800 是品牌旗艦純 A 類綜擴,採 Balanced AAVA 音量控制與儀表擴大器拓撲、功率 MOS-FET 六重並聯推挽;輸出 50W/8Ω、100W/4Ω、200W/2Ω(1Ω 音樂訊號 300W),阻尼因數達 1000。

  • 源頭 (Source):機內沒有串流或轉盤;可插入 DAC-60 模組,加入 USB/同軸/光纖數位輸入,讓外部數位訊號直接進入放大器。
  • DAC:僅在安裝 DAC-60 時才具備,其 2MDS+ 架構採用 ESS ES9016K2M 晶片。若未加模組,E-800 僅接受類比訊號。
  • 前級 (Preamplifier):內建 Balanced AAVA 音量控制,全平衡電路自輸入到輸出,並提供 XLR/RCA 前級輸出,可作獨立前級使用。
  • DSP/主動分音/房間校正:不含任何 DSP、EQ 或房間校正機能。
  • 功率放大 (Power Amp):六組 MOS-FET 平行推挽純 A 類放大,每聲道 50 W/8 Ω、100 W/4 Ω、200 W/2 Ω,阻尼因數達 1000,控制力優異。
  • 分音網路 (Crossover):無內建主動或被動分音;此階段交由喇叭自帶的分音器處理。
  • 喇叭單體 (Drivers):僅輸出功率訊號,本身不含單體。

常見的音響三大件,是哪三大件?

音響「三大件」=訊源 Source → 擴大機 Amplifier → 喇叭 Speakers

這三者是任何兩聲道或多聲道系統最根本、也最左右聲音體驗的核心器材。音響圈都把它們視為一套系統的三大基石──沒有其中任何一件,就不可能把檔案位元真正化成可被聆聽的聲波。

如果要安排升級預算,可先看喇叭與空間:它們直接決定低頻是否蓋過人聲、歌手是否集中在兩支喇叭中間。Genelec 的擺位指南也說明牆面反射會讓部分低頻變強、部分變弱。若問題只在大音量時聲音變粗、鼓聲失去衝擊,再考慮擴大機的驅動餘裕;訊源則優先補齊常用的串流、唱片或電視接法。這樣分預算,每筆錢都有明確要改善的聽感或功能。

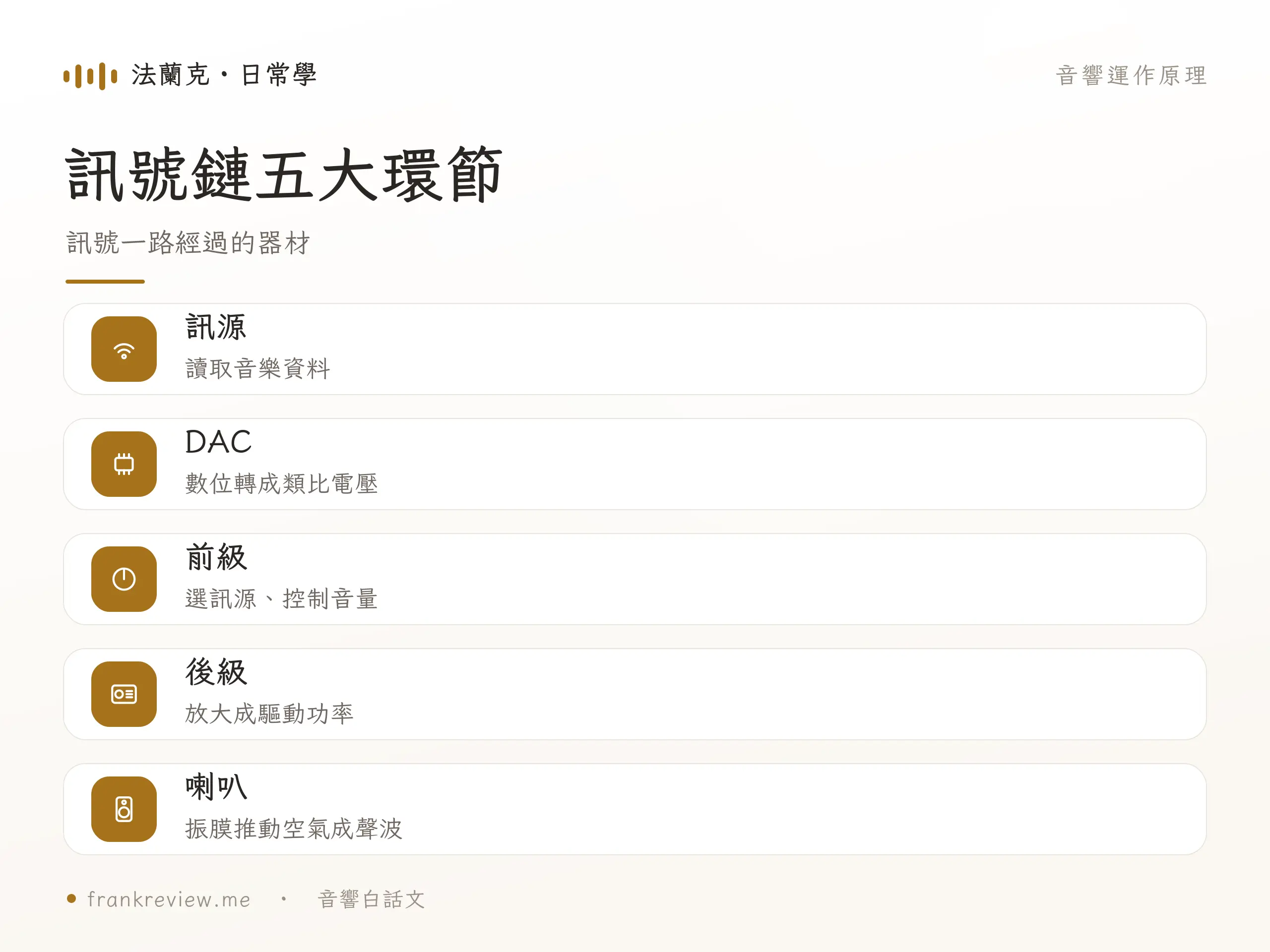

訊號鏈五大環節

訊號一路經過的器材

  • 訊源讀取音樂資料
  • DAC數位轉成類比電壓
  • 前級選訊源、控制音量
  • 後級放大成驅動功率
  • 喇叭振膜推動空氣成聲波
查看原圖

音響運作原理 重點對照


1. 訊源(Source)

任務:讀取唱片凹槽、光碟、硬碟或雲端檔案中的音樂內容,依訊源設計輸出數位資料或類比訊號;類比輸出電平要看實際器材規格。

為什麼重要:訊源須穩定讀出音樂並提供相容輸出。數位介面的時基誤差(jitter)要連同接收端與 DAC 的處理一起看;例如 RME ADI-2 DAC 的 SteadyClock FS具有抑制輸入時鐘抖動的設計,不能一概說訊源端的抖動都會原封不動地留下。


2. 擴大機(Amplifier)

任務:把訊源送來的線路電平訊號放大到足以推動喇叭線圈的高電壓、高電流;一般分為前級(控制/音量)與後級(功率)。

為什麼重要:電源供應、放大拓撲(A/AB/D/GaN…)與電流輸出能力直接影響動態、控制力和失真水準。


3. 喇叭(Speakers / Drivers)

任務:將放大後的電能轉換為機械位移,再推動空氣產生 20 Hz–20 kHz 聲壓波──真正讓人耳聽見的最後一步。

為什麼重要:單體材料、箱體設計、靈敏度與阻抗曲線決定最終音色與與房間互動行為。任何前端改動都必須經由喇叭才「聽得到」。典型專職器材


為何這「三大件」決定整體體驗?

訊號鏈要分層看:數位資料、類比線路訊號與喇叭功率訊號的處理方式不同,不能把所有讀取、時鐘或噪訊問題都概括為「後段只會放大、無法補救」。排查時先確認問題發生在哪一段,再查該器材的輸入、設定與處理能力。

電/機械鏈條層層放大:擴大機的功率、阻尼因數與瞬時電流決定能否精準掌握喇叭單體;喇叭則把所有前端特色「翻譯」成可聽聲音,因此喇叭與房間是最後的聲音塑形者。

相互匹配與綜合協調:喇叭靈敏度過低或阻抗谷太深,需要更強健的功放;擴大機輸出阻抗過高會對喇叭頻率響應產生擾動;訊源若解析度不足,再好的擴大機與喇叭也只能「如實呈現不足」。

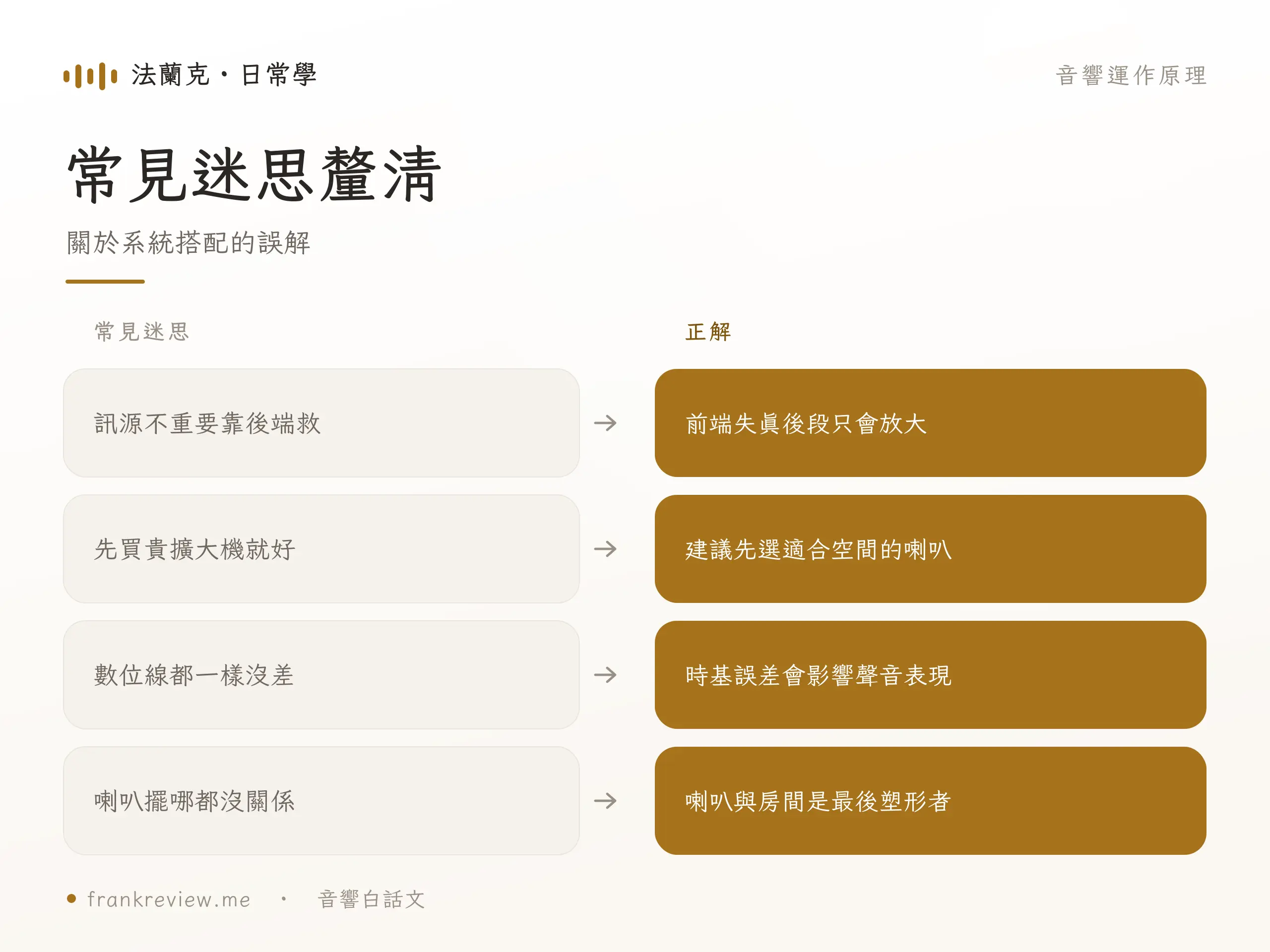

常見迷思釐清

關於系統搭配的誤解

常見迷思 訊源不重要靠後端救

正解 前端失真後段只會放大

常見迷思 先買貴擴大機就好

正解 建議先選適合空間的喇叭

常見迷思 數位線都一樣沒差

正解 時基誤差會影響聲音表現

常見迷思 喇叭擺哪都沒關係

正解 喇叭與房間是最後塑形者

查看原圖

音響運作原理 常見迷思

圖中的前端失真與時基誤差提醒,不代表每種數位傳輸或每台 DAC 都有相同結果;仍應依接收端處理能力判斷,不能由此推論換數位線必然改善聲音。


三大件挑選順序

? 喇叭 (Speakers) → ? 擴大機 (Amplifier) → ? 訊源 (Source)

  • 先選適合空間的喇叭,再挑能充分驅動它的擴大機。
  • 訊源在確保穩定與兼容性後,可把更多資金投入到喇叭擺位、聲學處理與未來升級的功放。
  • 若系統以黑膠為主,唱盤與唱放的重要性會升高,可採「喇叭 > 訊源 ? 擴大機」的微調版本。

延伸閱讀

《音訊輸出新手指南:RCA、XLR、同軸、光纖一次搞懂》


工商時間
不用再東拼西湊,新手嘗試兩聲道組合,我推薦:DALI KUPID + WiiM Amp Ultra 組合,含訊源、擴大機與線材,優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲,一套就能搞定,拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單,額外贈送 Dali 精緻喇叭線!

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個,就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2,對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕,而且不需要 AirPlay 2,才選 KUPID × WiiM Amp Ultra。

一句話:聽音樂選 WiiM Amp;電視+大空間+想買好一點的一體機,選 Ultra。

Kupid Wiim Ultra 0504

最後更新:2026 年 11 月 17 日

結語:先辨認訊號,再決定器材位置

理解音響原理時,先分清數位、類比線路與喇叭功率三種訊號。被動分音器位於功放之後,線路級主動分音器位於功放之前;接線時依端子用途與手冊確認,不能只看插頭外形。

重點整理

miniDSP Flex 可以接在功放的喇叭輸出後嗎?

不能直接這樣接。Flex 的類比輸入接收線路訊號,應在功率放大前處理;它的輸出再接功放線路輸入,不能直接驅動被動喇叭單體。請依 Flex 實際版本手冊確認端子與電平。

主動分音與喇叭內被動分音的位置一樣嗎?

不同。主動分音先把訊號分成各頻段,再分別功率放大;傳統喇叭內的被動分音器則接收功放輸出,之後才分配給各單體。
