XLR 線是什麼？平衡傳輸、3-pin 腳位與 48V 幻象電源

XLR 能不能解決雜訊？當輸出與輸入都支援相容的平衡介面，而且屏蔽與接地正確時，XLR 確實適合低電平或較長距離傳輸。

但 XLR 先是一種連接器外形，不保證裡面一定是平衡類比音訊。插線前要先讀兩端的 MIC、LINE、AES／EBU、DMX 或 POWER 標籤，再核對電平、腳位與設備手冊。

如果線路可能帶 48V 幻象電源，安全順序更重要：先 mute、降 gain、關閉 phantom 並等待放電，完成接線後才按麥克風需求開啟。不要把「一般動圈麥克風通常沒事」理解成可以帶電熱插拔。

XLR 能直接連嗎？先過四道相容閘門

看到三針 XLR，不要先問公頭還是母頭，而要先確認 protocol、level、pinout 與 phantom。四項都相容，才代表這條連接能安全工作。

Neutrik 的官方資料也列出 XLR 可用於類比音訊、AES／EBU、燈光與其他用途。可參考 Neutrik XLR FAQ，但實際接法仍以設備手冊為準。

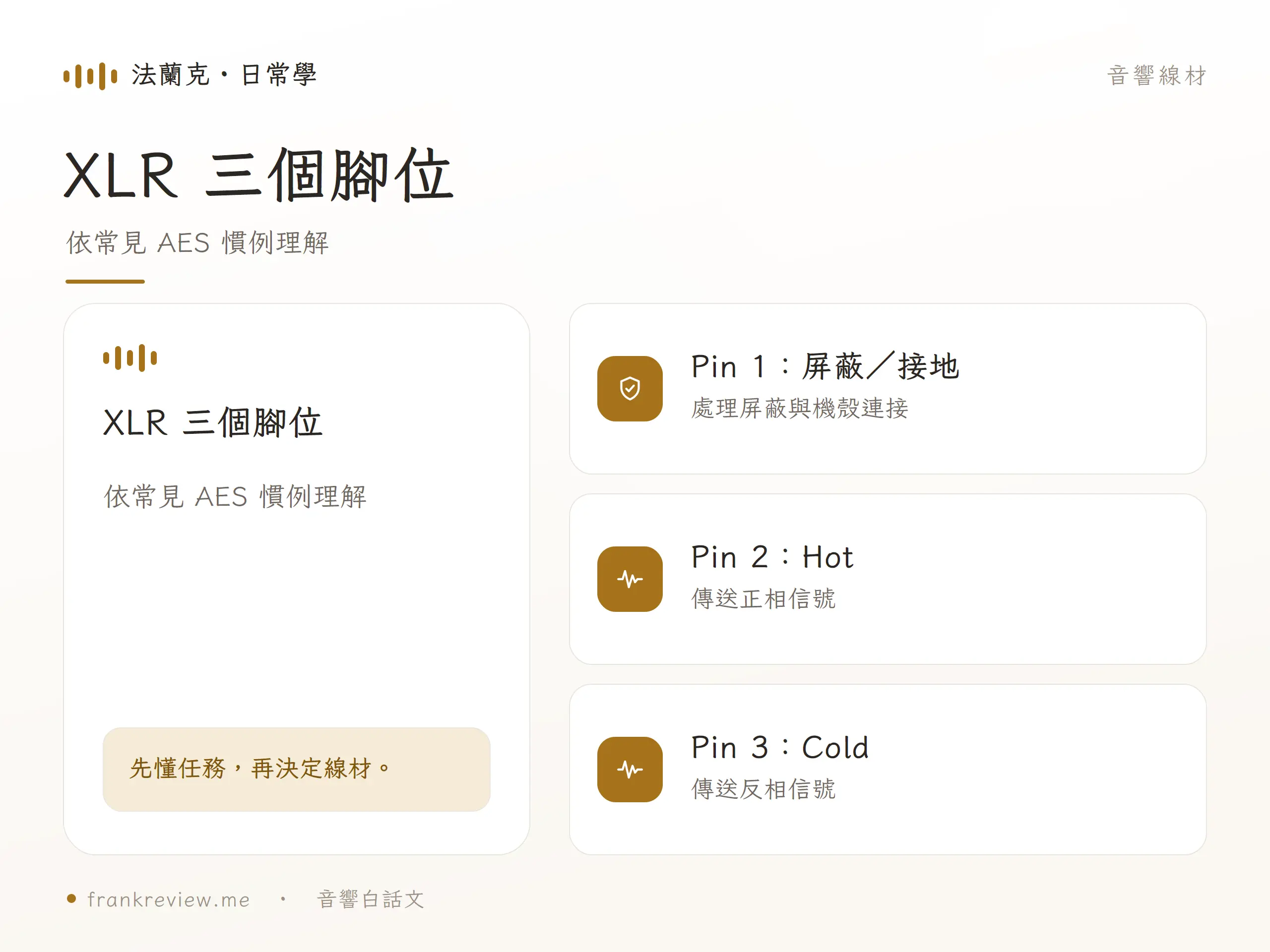

XLR 三個腳位怎麼看？Pin 1 不是隨意的音訊地

一般三針類比 XLR 的慣例是 Pin 1＝shield／screen、Pin 2＝positive／hot、Pin 3＝negative／cold。設備若有自己的 pinout，原廠手冊高於一般慣例。

Pin 1 的工作是承接纜線屏蔽。AES48 強調屏蔽應在設備入口適當接到機殼；若把屏蔽電流帶進音訊參考地，就可能形成所謂的 Pin 1 problem，把嗡聲與射頻干擾耦合進訊號。

接頭金屬外殼也不能自動當成 Pin 1，線芯顏色更不能代替量測。自製或維修線材要做 Pin 1、2、3 一對一導通、Pin-to-shell、短路與拉力檢查，再用低 gain 測試。

三針類比腳位可查 AES14 公開摘要；屏蔽與機殼接法可查 AES48 公開摘要。付費標準的完整內容不應由公開摘要自行補寫。

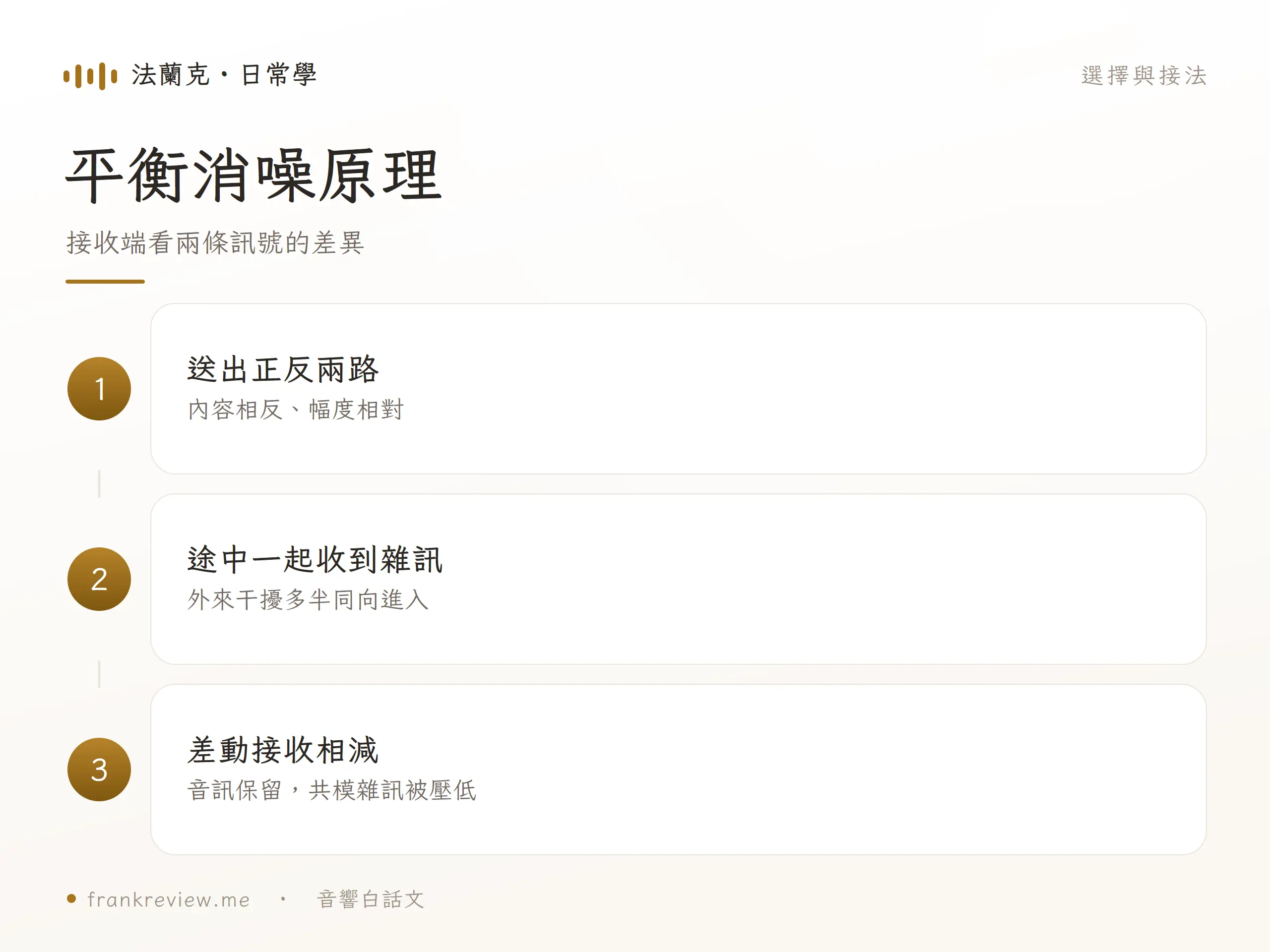

平衡傳輸為什麼能降低雜訊？

平衡線路的核心，是兩條訊號導體對地阻抗相近，再由接收端量測兩者差值。外來干擾若以相近程度耦合到兩條線，就比較接近共模訊號，可由接收端的共模抑制能力（CMRR）降低。

常見的電子平衡輸出會送出相反極性的兩路訊號，但「兩路完全等幅反相」不是平衡的唯一條件。某些阻抗平衡、變壓器耦合或 servo 輸出仍可形成有效的平衡傳輸。

因此，三針接頭、兩芯加屏蔽，甚至器材面板寫著 XLR，都不能單獨保證端到端平衡。要同時看輸出拓撲、輸入是否差動、兩線阻抗、CMRR、屏蔽與 Pin 1 實作。

XLR 也不保證一定比 RCA 好聽。短距離 RCA 已經安靜時，換成 XLR 可能只改變輸出電平；比較時要先對齊音量，才能判斷噪聲或聲音差異。

平衡與非平衡互連的工程邊界，可參考 Rane Note 110。

工商時間

不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。

一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。

XLR 有嗡聲、變小聲或相位異常，怎麼排查？

先 mute 並降低音量，再用一條已知正常的 XLR 線逐聲道替換。若問題跟著同一條線移動，優先檢查導通、短路、間歇接觸與 Pin 2／3 是否對調。

若只有接 XLR→RCA 後才嗡聲或失真，先查輸出拓撲與 Pin 3 處理，不要任意把 Pin 3 短到 Pin 1。若是 50／60Hz 嗡聲，應逐段斷開訊號路徑，查屏蔽、機殼與供電接地。

禁止剪除交流保護地，或用三轉二轉接頭消除嗡聲。若機殼異常帶電、插座沒有合格接地，應立即停用並交由合格人員檢查。

Pin 1 與接地排錯可搭配 Rane grounding／shielding 技術資料，但特定設備的接法仍以該機手冊為準。

48V 幻象電源怎麼安全開關？

幻象電源會以匹配方式，把直流電壓加在 Pin 2、Pin 3 相對 Pin 1。正確平衡的動圈麥克風通常不承受差動直流，但錯線、非平衡轉接、接點瞬斷與部分被動鋁帶麥克風仍可能有風險。

安全操作不要靠「應該沒事」，而要照固定順序：

1. 先 mute 通道與監聽，將 fader／gain 降低。
2. 關閉 phantom power，依設備手冊等待放電。
3. 確認麥克風型號、線材與轉接路徑是否允許 48V。
4. 完成接線並確認接頭完全鎖定。
5. 相容的電容麥克風需要供電時，再開啟 48V。
6. 等待穩定後逐步恢復 gain 與監聽。

拆線時反向操作：先 mute、降 gain、關 48V、等待，再拔接頭。若出現爆音、crackle、掉訊或異常，立即 mute 並關 phantom，不要反覆熱插測試。

一般動圈麥克風「通常可容忍」不等於所有麥克風與 patchbay 都安全。被動鋁帶麥克風、非平衡設備或型號不明時，要先查原廠；可參考 Shure 的 phantom power 說明與設備操作手冊。

IEC 61938:2018 是類比音訊介面互通與幻象供電的重要背景文件。公開版次資訊可由 IEC 61938:2018 頁面確認，但不能用摘要替特定麥克風做相容保證。

XLR 轉 RCA／TS 可以直接用嗎？

被動轉接線只改變接頭，不會在 RCA 端創造平衡傳輸。能不能安全使用，取決於 XLR 輸出是 transformer、floating、servo、阻抗平衡或其他拓撲，以及手冊允許 Pin 3 怎麼處理。

沒有一條適用所有設備的「Pin 3 萬用焊法」。拓撲不明、線很長、已有 ground loop 或設備價值高時，優先選合規的隔離變壓器或主動式介面。

還要處理電平。專業設備常見 +4 dBu，約 1.228 Vrms；消費設備常見 -10 dBV，約 0.316 Vrms，兩者名義電平相差約 11.8 dB。

這不表示每一個 XLR 都一定比較大聲，但跨接時必須查最大輸出、輸入靈敏度與 headroom。從低音量開始，避免輸入過載或增益不足造成底噪。

如果只想先理解 RCA 的非平衡路徑，可延伸閱讀 RCA 線完整指南。

AES3 數位 XLR 可以用一般麥克風線嗎？

AES3／AES-EBU 常使用三針 XLR，但它是數位音訊協定。兩端都要標示 AES3 或 AES／EBU，正式線路使用 110 Ω 特性阻抗的數位線，還要確認取樣格式、終端與時鐘狀態。

一般麥克風線在短距離有時可以鎖定，不代表具備足夠的數位傳輸裕量。出現失鎖、爆音、dropout，或在長線與高取樣率下不穩時，應換成已知合規的 110 Ω 線建立基準。

同樣的 XLR 外形也可能用在 DMX 或四針供電。顏色、線標與端口護蓋要分開管理，不能用公母頭猜 protocol，也不能把音訊 pinout 套到供電端。

AES3 線路與阻抗背景可查 Rane Note 149與 Neutrik 官方資料。

工商時間

不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。

一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。

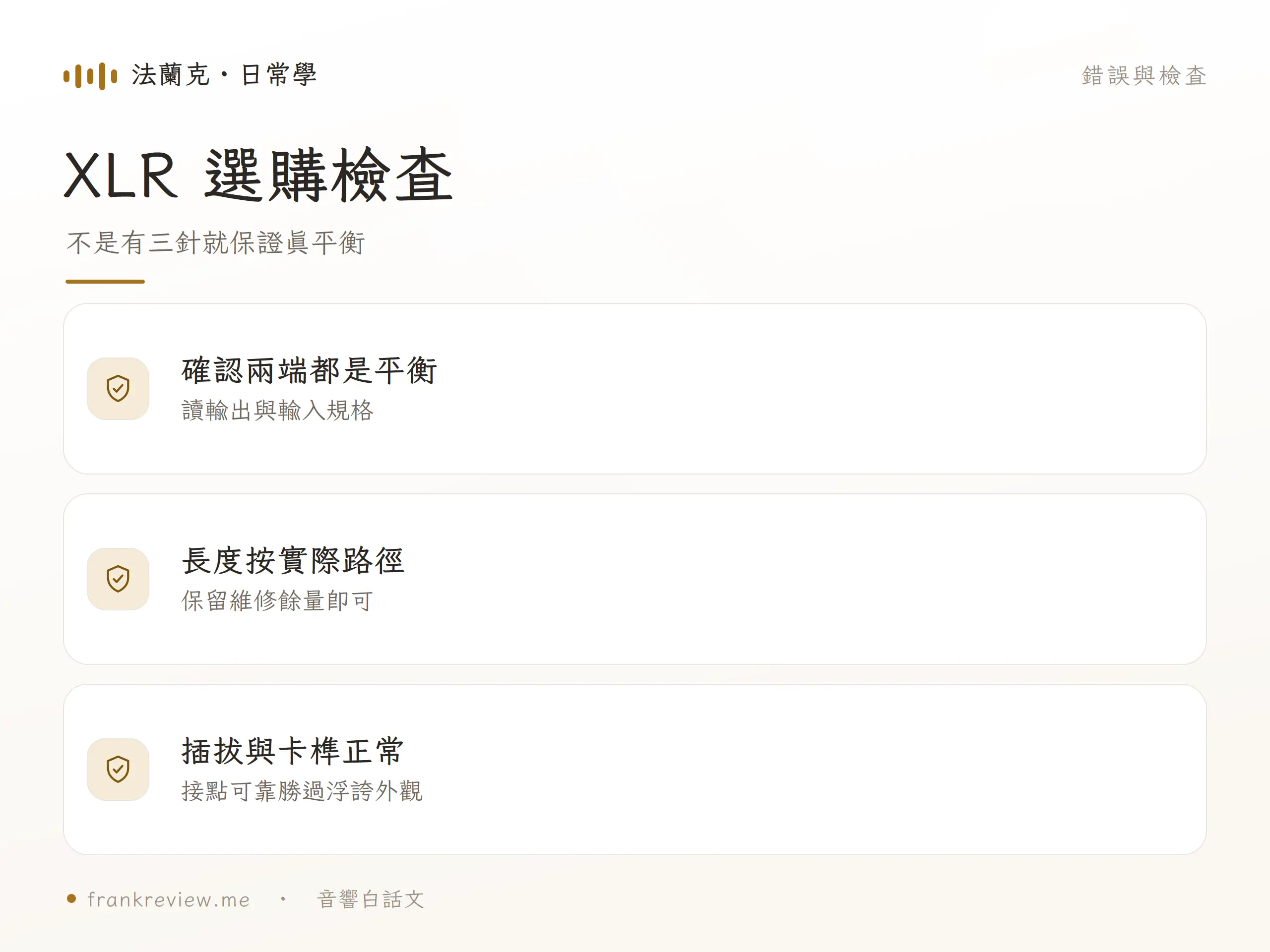

XLR 接線前檢查清單

• 兩端標示是 MIC、LINE、AES／EBU、DMX 還是 POWER？
• 兩端的 protocol、level 與 pinout 是否相容？
• 三針類比線是否 Pin 1、2、3 一對一導通，沒有短路或間歇接觸？
• Pin 1 的 shield 是否依設備設計在入口接機殼，而不是任意改接？
• 麥克風是否需要或允許 48V？線材、patchbay 與轉接器是否維持平衡？
• 插拔前是否已 mute、降 gain、關 phantom 並等待放電？
• XLR 轉 RCA／TS 時，是否讀過設備手冊的 Pin 3 與輸出拓撲說明？
• 跨接專業與家用設備時，是否核對輸出電平、輸入靈敏度與 headroom？
• AES3 是否使用 110 Ω 數位線，並確認時鐘與格式？
• 若嗡聲涉及保護地，是否已停止拆地捷徑並交由合格人員排查？

結論：XLR 是否更安靜，要看整條路徑

XLR 的價值不在接頭看起來更專業，而在相容的平衡輸出、線路與差動輸入共同工作。環境干擾較強、距離較長或訊號較低時，這套設計通常更有價值。

插得進去不等於能直連。先看端口標籤，再核對 protocol、level、pinout 與 phantom；碰到嗡聲不拆保護地，碰到 48V 不熱插，轉 RCA 不猜 Pin 3。

短距離 RCA 原本就安靜時，也不必為了 XLR 外觀強行更換。正確接線、相容電平與可重現的噪聲改善，比線材品牌或接頭身分更重要。

資料來源與更新提醒

本文的三針腳位、shield-to-chassis、平衡傳輸與幻象供電，以 AES14、AES48、IEC 61938、Shure、Rane 與 Neutrik 的公開工程資料為基準。

特定設備的 Pin 3、phantom 等待時間、輸出拓撲與最大電平可能不同，購買轉接線或連接麥克風前仍要讀該型號最新手冊。本文更新於 2026 年 8 月，不提供無標示設備的 DIY 焊法。

XLR 常見問題

XLR 一定是平衡類比音訊嗎？

不一定。XLR 也可承載 AES3 數位音訊、DMX、電源或其他訊號；只有兩端 protocol、level、pinout 與電路拓撲相容，才能判定是有效的平衡類比路徑。

XLR 一定比 RCA 更能解決雜訊嗎？

兩端真正支援平衡介面、屏蔽與接地正確時，XLR 在長距離或干擾環境通常較有利。短距離 RCA 已經安靜時，換接頭不保證聲音更好。

XLR 的 Pin 2 是正相嗎？

現代常見三針類比慣例是 Pin 1 shield、Pin 2 positive／hot、Pin 3 negative／cold。遇到舊器材或特殊設備，仍以原廠 pinout 為準。

48V 幻象電源會燒壞動圈麥克風嗎？

正確平衡的動圈麥克風通常不承受差動直流，但錯線、非平衡轉接、破損接點或插拔瞬間仍有風險。型號不明時要查原廠，不能用「通常沒事」作保證。

開著 48V 可以插拔 XLR 嗎？

不建議。應先 mute、降 gain、關閉 phantom 並依設備規定等待，再插拔；接妥後才按麥克風需求開啟 48V。

XLR 轉 RCA 買一條被動線就可以嗎？

要看 XLR 輸出拓撲、Pin 3 處理與兩端電平。手冊不清楚、線很長或已有 ground loop 時，隔離變壓器或主動介面通常比未知被動轉接穩妥。

AES／EBU 可以用一般麥克風線嗎？

短距離有時能工作，但正式 AES3 線路應使用 110 Ω 特性阻抗的數位線。能暫時鎖定不代表在較長距離或較高取樣率下仍有足夠裕量。
