S/PDIF 同軸怎麼接？75Ω、RCA／BNC、格式與無聲排查

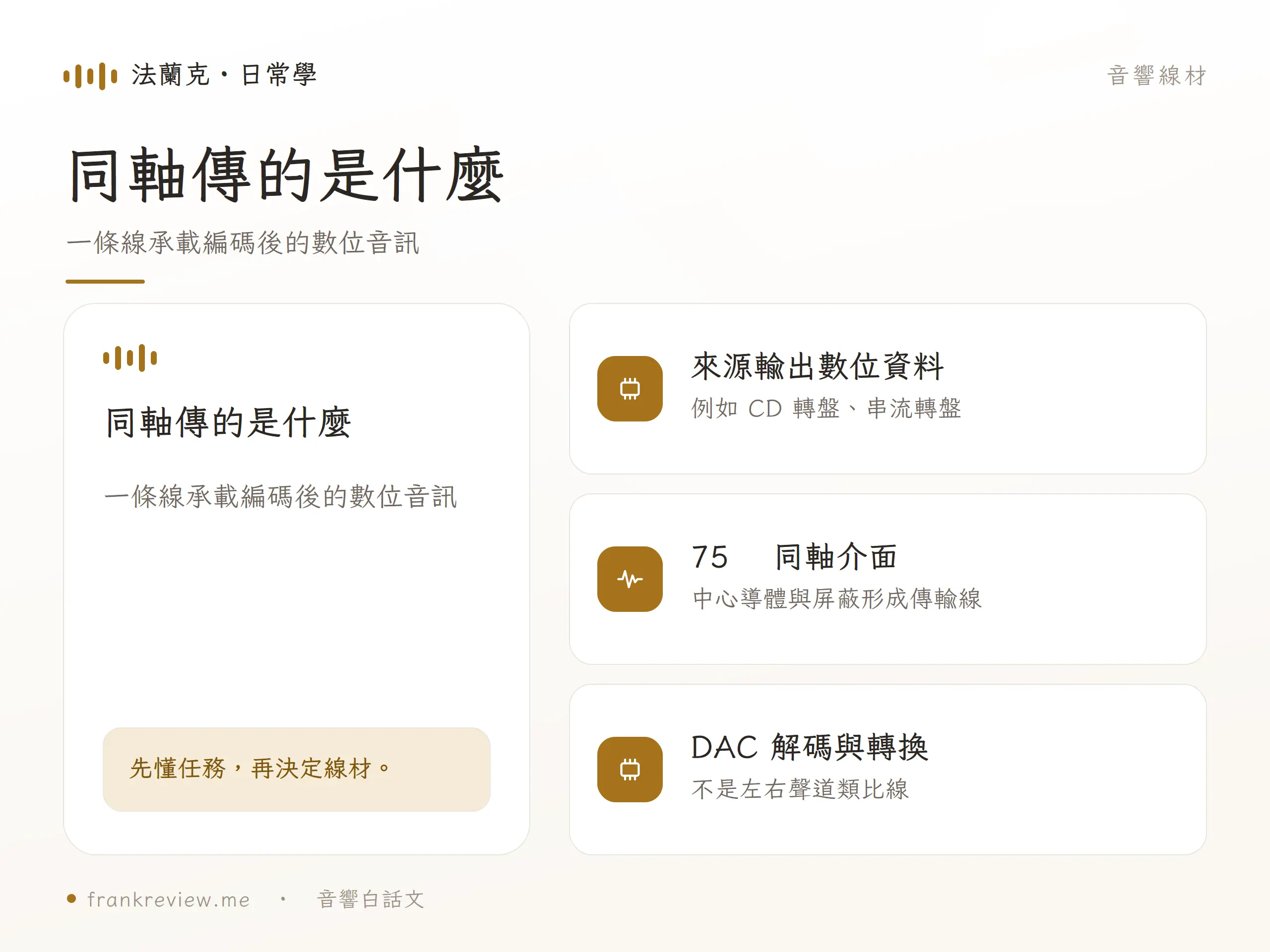

S/PDIF 數位同軸的基本接法，是用一條明示 75Ω 的同軸線，從 Digital Coaxial OUT 接到 Digital Coaxial IN。

RCA 只是常見接頭；同樣外形也可能是類比 Line、Phono、Sub／LFE 或影像。BNC 也可能承載 Word Clock、MADI、10MHz 或其他訊號，不能只看外形。

接好後先輸出 44.1／48kHz stereo PCM，確認接收端 lock 與取樣率，再逐步測試 96／192、Dolby／DTS 或產品專用模式。

先看端口：Digital Coaxial 和類比 RCA／Sub Out 不一樣

第一步拍下兩端端口標示，確認來源是 OUT、接收端是 IN，且兩端都寫 Digital Coaxial、Coax、S/PDIF 或相同數位協定。

S/PDIF、IEC 60958、IEC 61937 與 AES3 差在哪裡

S/PDIF 是消費級數位音訊介面的常用名稱。IEC 60958-1處理序列、單向、自帶時鐘的數位音訊介面通則，IEC 60958-3是 consumer application。

線性 PCM 是最穩妥的基準；非線性壓縮 bitstream 則要再看 IEC 61937-1與具體 codec。標準可承載，不等於你的 TV、播放器與 DAC／AVR 都會輸出或解碼。

AES3 常見為 110Ω 平衡 XLR、較高電平與 professional channel status；S/PDIF 同軸則是 75Ω 非平衡 consumer 路徑。資料結構相近，不代表空殼轉接頭就能安全互換。

Rane Note 149整理 AES3、AES3id 與 S/PDIF 的接頭、阻抗、電平與轉換邊界。

為什麼是 75Ω？線、接頭、轉接頭與端口要一起看

75Ω 是高頻傳輸線的特性阻抗，不是只看線芯材質。電纜、兩端接頭、轉接頭與設備端口共同形成完整鏈路。

阻抗不連續會產生反射與 standing wave，裕量不足時可能出現 no lock、dropout 或高取樣率不穩。這是工程可靠度問題，不能直接寫成特定音色。

RCA 幾何較難維持精準阻抗，但不等於 RCA 一定做不到 75Ω；BNC 易於控制阻抗，也不代表所有 BNC 都是 75Ω 或必然比較好聲。

正式購買優先選明示 75Ω 的 digital coax 或 composite-video-grade 同軸成品。鍍金主要影響接點耐蝕，價格高或外皮粗不能替代阻抗規格。

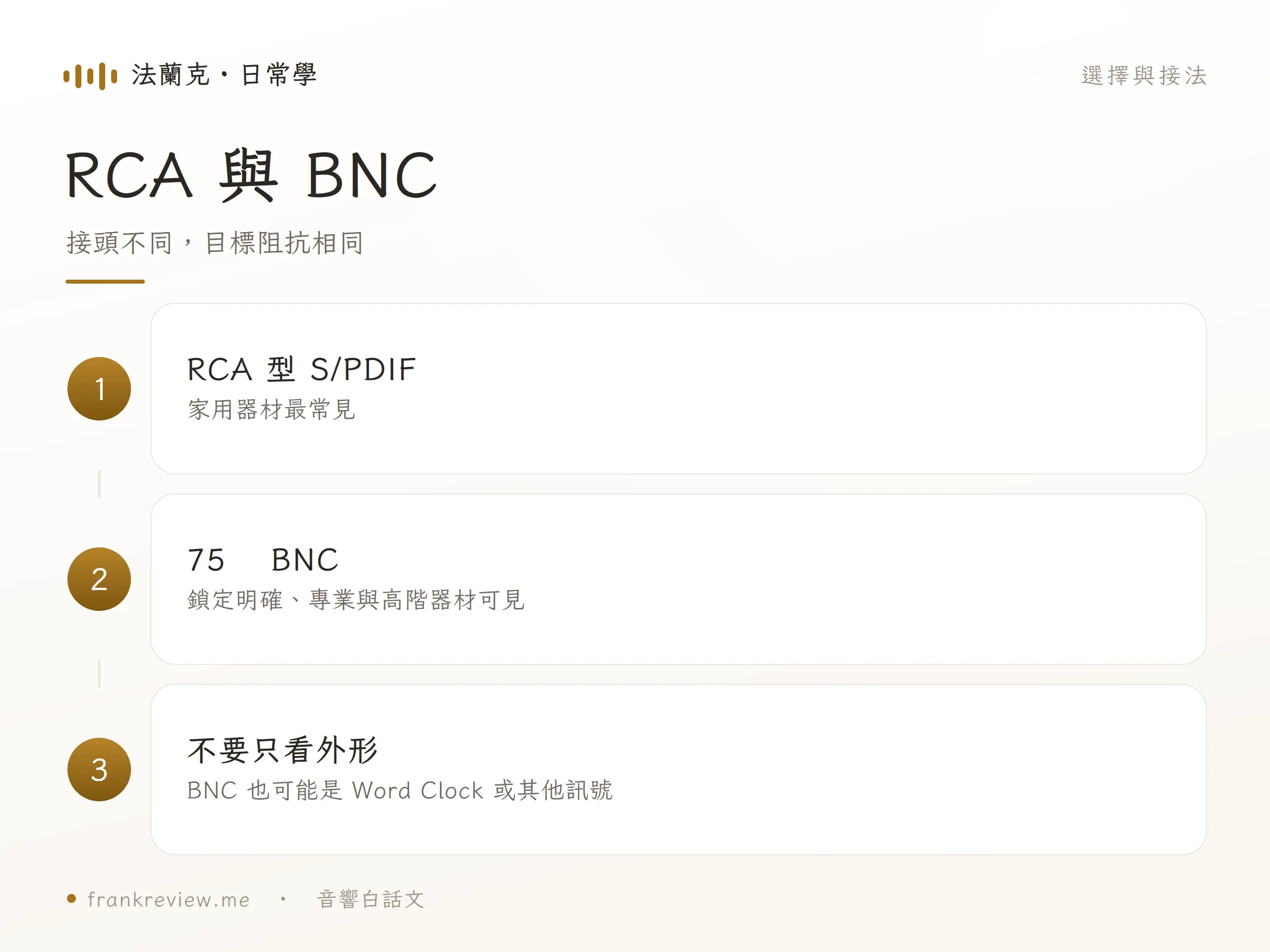

RCA、75Ω BNC、50Ω BNC 與 BNC↔RCA 怎麼接

Amphenol指出 50Ω 與 75Ω BNC 可能互插，但不建議混用，因為失配會增加反射與 VSWR。

Canare提供 75Ω BNC–RCA adapter 與 return-loss 資料。轉接只處理接頭，兩端仍必須是同一 S/PDIF 協定。

一般類比 RCA 線能不能暫時代用

短距離時，阻抗未標示的類比 RCA 線可能因接收端容忍度而暫時有聲。這可用來快速診斷端口是否工作，但不代表它與 75Ω 數位線完全等價。

若只需要正式買一條，選單條明示 75Ω 的 RCA digital coax 即可，不必買雙紅白線，也不必為銀線、鍍金或神祕方向性支付高價。

黃色 composite video 成品常以 75Ω 為設計目標，可在規格明示時作 S/PDIF 線材。黃色端口本身仍是影像，不能接到 Digital Coax IN。

PCM、Bitstream、24/192、Dolby、DTS 與 DSD 能不能傳

能否傳輸取決於來源輸出、接收端輸入、當前 mode 與格式上限，不由線材包裝上的「Hi-Res」或「DSD」字樣決定。

例如 FiiO K11 台灣頁列 coax input 24／192、optical 24／96，證明同一台設備不同端口上限也可能不同。

同一 RCA coax 甚至可能在 menu 切換 input／output；mode 錯誤會直接無聲。高取樣率失敗時，先回到 48kHz PCM，不要用高價線嘗試修正設定。

工商時間

不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。

一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。

TV 接 DAC 無聲或爆音，先把輸出改成 Stereo PCM

許多兩聲道 DAC 只解 PCM，不解 Dolby 或 DTS bitstream。TV 若輸出 Auto、Passthrough 或 Bitstream，DAC 可能顯示 lock 卻沒有聲音，也可能出現噪音。

1. TV 音訊輸出選 Digital／Coaxial，確認不是類比耳機或 ARC。
2. Digital Audio Format 先選 PCM／Stereo，而不是 Auto 或 Passthrough。
3. 接收端選 Coaxial Input，音量先降到安全範圍。
4. 用 TV 內建 app 與已知 stereo 內容測試，再逐步測外接 HDMI 訊源。
5. 若要 Dolby／DTS，逐一核對 TV passthrough 與接收端 codec 列表。

同軸、TOSLINK、USB 與 HDMI 怎麼選

同軸適合設備已有 Digital Coax OUT／IN、短距且格式相容的兩聲道數位連接。它是電氣路徑，也可能把兩台器材的 ground 連在一起。

TOSLINK 沒有電氣連接，遇到 ground-loop hum 時可作 A／B 測試；但光纖端口的取樣率與格式上限仍依設備，不可寫成一定較低或一定較差。

USB 常適合電腦到 DAC，驅動與作業系統設定較多。HDMI ARC／eARC 適合電視、多聲道與高頻寬 codec，控制與握手也更複雜。

若需求是 TrueHD、Atmos、DTS-HD、LPCM 5.1／7.1 或電視回傳，優先查HDMI ARC／eARC 指南，不要用 S/PDIF 線材價格猜格式能力。

線長、反射、Lock 與 Jitter 能說到哪裡

線越長、轉接越多、阻抗失配越大，傳輸裕量通常越小。家用先用剛好夠長、接頭可靠的單條 75Ω 線，避免不必要的串接。

歷史資料常見約 10m 的 S/PDIF 距離背景，但不能當成每台現代設備的硬上限。也沒有跨系統證據支持「同軸線至少要 1.5m」的通則。

接收端顯示 lock，代表已取得 carrier／clock；不等於 codec 一定能解碼、資料一定 bit-perfect，或所有取樣率都穩定。

Jitter 的實際結果還取決於來源、線路、接收器與時鐘恢復。沒有量測與可重複聽測時，不把鍍金、材質或價格直接寫成可聞音質改善。

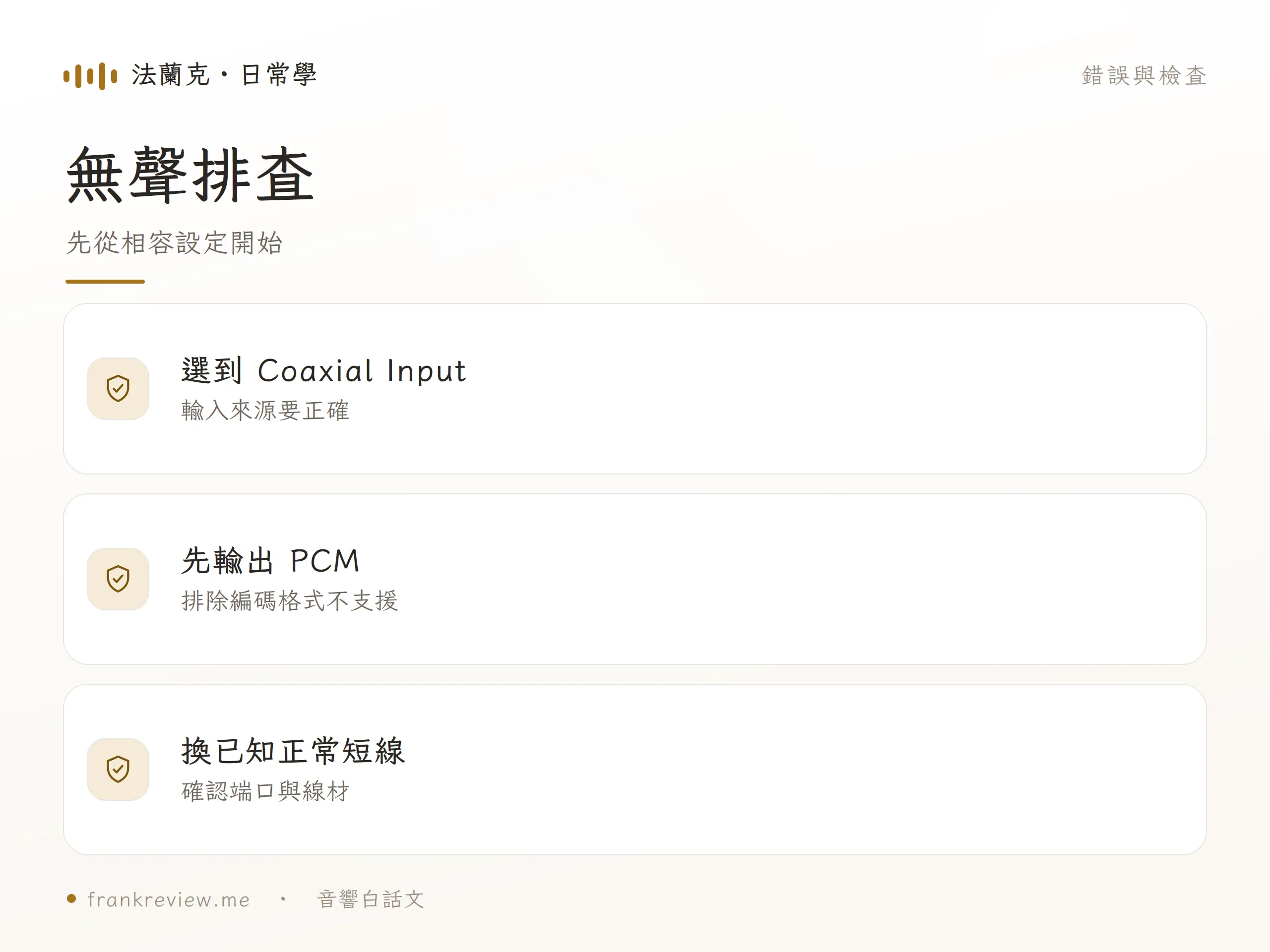

無聲、No Lock、Dropout、採樣率錯與 Hum 怎麼排查

1. 重看標示：Digital Coax OUT → Digital Coax IN，接收端已選 Coax input。
2. 確認 mode：可切 IN／OUT 的 coax port 已在正確方向，韌體為原廠現行穩定版。
3. 降到基本格式：來源固定輸出 44.1／48kHz stereo PCM。
4. 縮短鏈路：移除轉接與切換器，換已知正常的短 75Ω 單線直連。
5. 看 lock 與 rate：no lock 先查物理層；有 lock 無聲再查 PCM／bitstream 與 codec。
6. 處理 dropout：查接頭、線長、50／75Ω 混用、輸出 clock 與高取樣率上限。
7. 處理 hum：用 TOSLINK 作隔離 A／B 測試，確認是否為電氣 ground path。

FiiO K11 韌體紀錄曾處理 coax mode 無輸出，說明設定與 firmware 問題不是更換發燒線能修復。

禁止為了消除 hum 拆除交流保護地。機殼帶電、焦味、過熱或反覆爆音時，立即關機拔電並交由合格人員檢查。

購買 S/PDIF 數位同軸線前的檢查清單

• 兩端都明示 Digital Coaxial／S/PDIF，且方向是 OUT→IN。
• 成品明示 75Ω，RCA 或 BNC 接頭符合兩端設備。
• BNC 已確認協定與 75Ω，不是 50Ω、Word Clock、MADI 或 10MHz。
• BNC↔RCA 只在兩端同為 S/PDIF 時使用有規格的一體線或 adapter。
• AES3 XLR 轉 S/PDIF 使用 transformer 或主動 converter，不買空殼轉接頭。
• 來源、接收端與 mode 共同支援所需 PCM、bitstream 與取樣率。
• 線長剛好、接頭牢固、可退換；不為鍍金、方向箭頭或高價音色文案加分。

工商時間

不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。

一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。

結論：先讓 48kHz PCM 穩定 Lock，再談更高格式

穩妥的 S/PDIF 同軸路徑，是兩端協定一致、OUT→IN、端到端 75Ω，並在實際格式與取樣率下長時間穩定。

先用單條 75Ω 短線與 stereo PCM 建立基準，再逐步開啟高取樣率或 bitstream。無聲與爆音先查 mode、格式、韌體和端口，不先買昂貴線材。

資料來源與更新說明

本文依 IEC 60958-1／-3、IEC 61937-1、Rane、Amphenol、Canare 與設備官方手冊重整；格式上限與 port mode 以實際型號現行手冊優先。

特定產品的 24／192、DSD 或 dual-BNC 屬產品實作，不是一般 S/PDIF 通則。本文更新日期為 2026 年 8 月 24 日。

S/PDIF 數位同軸常見問題 FAQ

一般 RCA 線可以當 S/PDIF 數位同軸嗎？

短距離可能暫時有聲，可作診斷；正式使用仍建議明示 75Ω 的單條 digital coax，降低阻抗失配與高取樣率不穩風險。

黃色 Composite Video 線可以用嗎？

若成品明示 75Ω，可作 S/PDIF 線材候選。黃色 VIDEO 端口本身仍是影像，不能接 Digital Coax IN。

75Ω BNC 一定比 RCA 好嗎？

不一定。BNC 較容易維持阻抗並鎖定牢靠，但兩端仍要同為 S/PDIF；沒有證據能只靠接頭外形保證更好聲。

50Ω BNC 線插得進去，可以繼續用嗎？

不建議。50Ω 與 75Ω BNC 可能互插，但阻抗失配會增加反射與 VSWR，應改用完整 75Ω 線路。

S/PDIF 同軸一定能傳 24／192、Dolby 或 DTS 嗎？

不一定。來源、接收端、port mode 與格式列表都要共同支援；先用 44.1／48kHz stereo PCM 驗收。

同軸可以傳 DSD 嗎？

只有兩端與指定 mode 明列 DoP／DSD 時才可以。這是產品延伸能力，不是所有 S/PDIF 或 75Ω 線的保證。

AES3 XLR 怎麼接 S/PDIF RCA？

使用有規格的 110↔75Ω transformer 或主動 converter，並確認 channel status 與電平相容；不要使用空殼 XLR→RCA 頭直接連接。

同軸線需要方向性或至少 1.5m 嗎？

一般被動同軸線的訊號方向由 OUT→IN 決定，沒有跨系統證據支持至少 1.5m 的通則。選剛好夠長即可。

DAC 有 Lock，為什麼仍沒有聲音？

Lock 只證明接收到 carrier／clock。若輸入是 DAC 不支援的 bitstream、取樣率或 channel status，仍可能無聲。

接同軸後出現 Hum 怎麼辦？

同軸會形成電氣 ground path，可用 TOSLINK 作隔離 A／B 測試。不得拆除交流保護地；問題持續時使用合適隔離或檢修方案。
