I²S 音響線指南：HDMI／RJ45 腳位與相容性

要核對的層級	至少要有的證據	常見錯誤
接頭與 pinout	兩端逐 pin 的 DATA、BCK、LRCK、GND 與控制腳	只看 HDMI／RJ45 外形
PCM	共同支援的格式、位深與取樣率	顯示取樣率就當作完全正常
DSD	Native／DoP、DSD flag、左右聲道 mapping	PCM 有聲就推定 DSD 也相容
Clock／polarity	MCLK 有無、倍頻、DATA／LRCK 正負極性、source／local clock	換更貴線材處理 mode 錯配

任一層缺文件，就改用 USB、S/PDIF、光纖或 AES3，通常比盲試專用線穩妥。

外接 I²S 的接頭、腳位、PCM、DSD 與時鐘核對圖 — 外接 I²S 的相容性是四層檢查，不是一句「I²S over HDMI」就能成立。

工商時間

不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。

從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。

透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！

https://www.topaudio.tw/products/kupid-wiim

https://www.topaudio.tw/products/kupid-wiim-ultra

不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。

只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。

一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。

I²S 基礎規格有什麼、沒規定什麼？

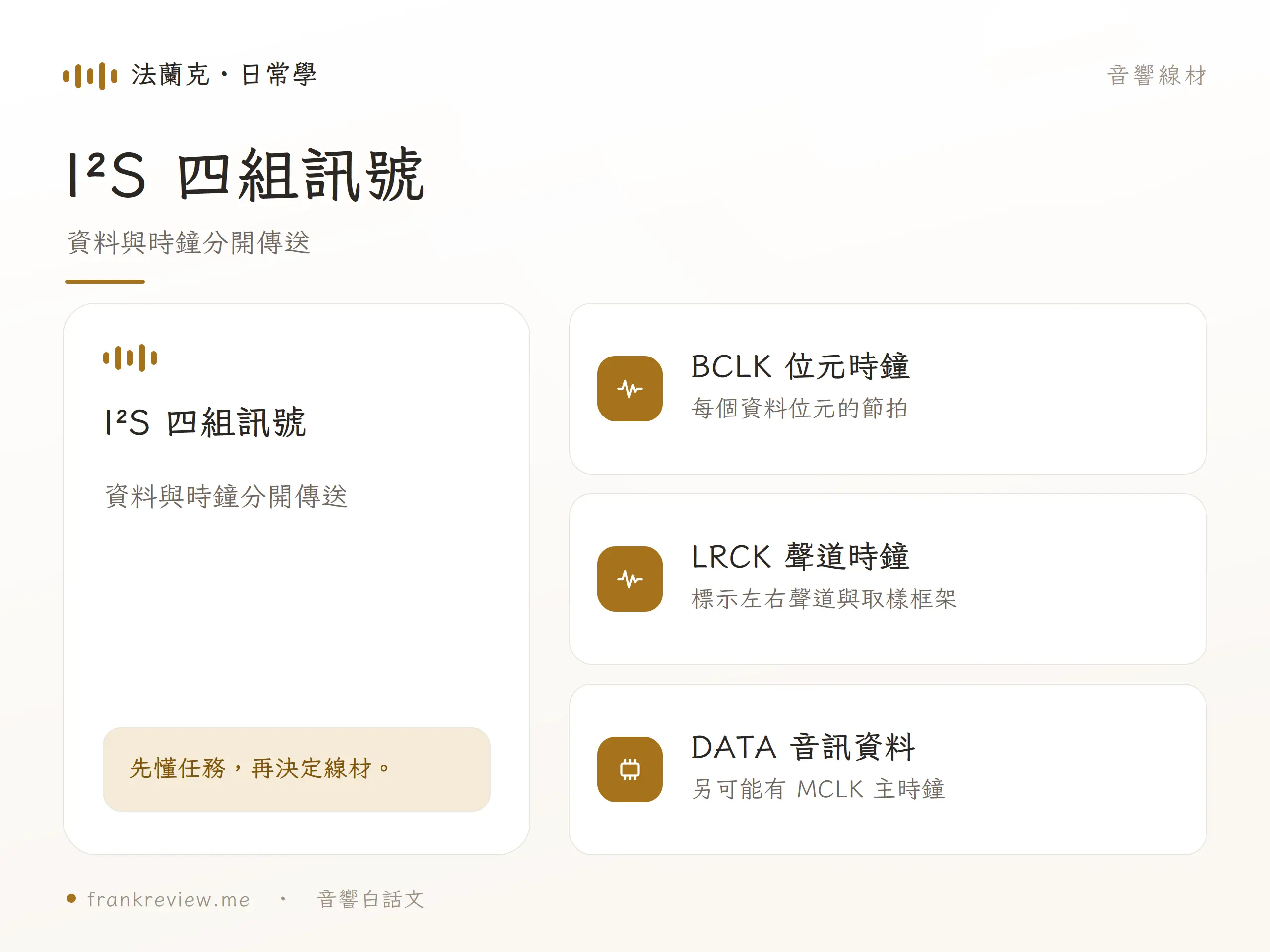

NXP UM11732 Rev. 3.0 定義晶片之間的 I²S 串列音訊匯流排，核心是 SCK、WS 與 SD 三線。

SCK 提供位元時鐘，WS 區分聲道與樣本框架，SD 依時序傳送音訊資料。

NXP 規格不定義家用器材背板要用 HDMI 或 RJ45，也不規定 LVDS、MCLK、DSD flag、Mute、5V、線長與跨品牌 pinout。

MCLK 可出現在特定晶片與外接產品實作，但它不是 NXP 基礎三線的必備第四條線。

因此正確說法是「基礎 I²S 有規格，外接消費音響 profile 沒有單一跨品牌規格」。

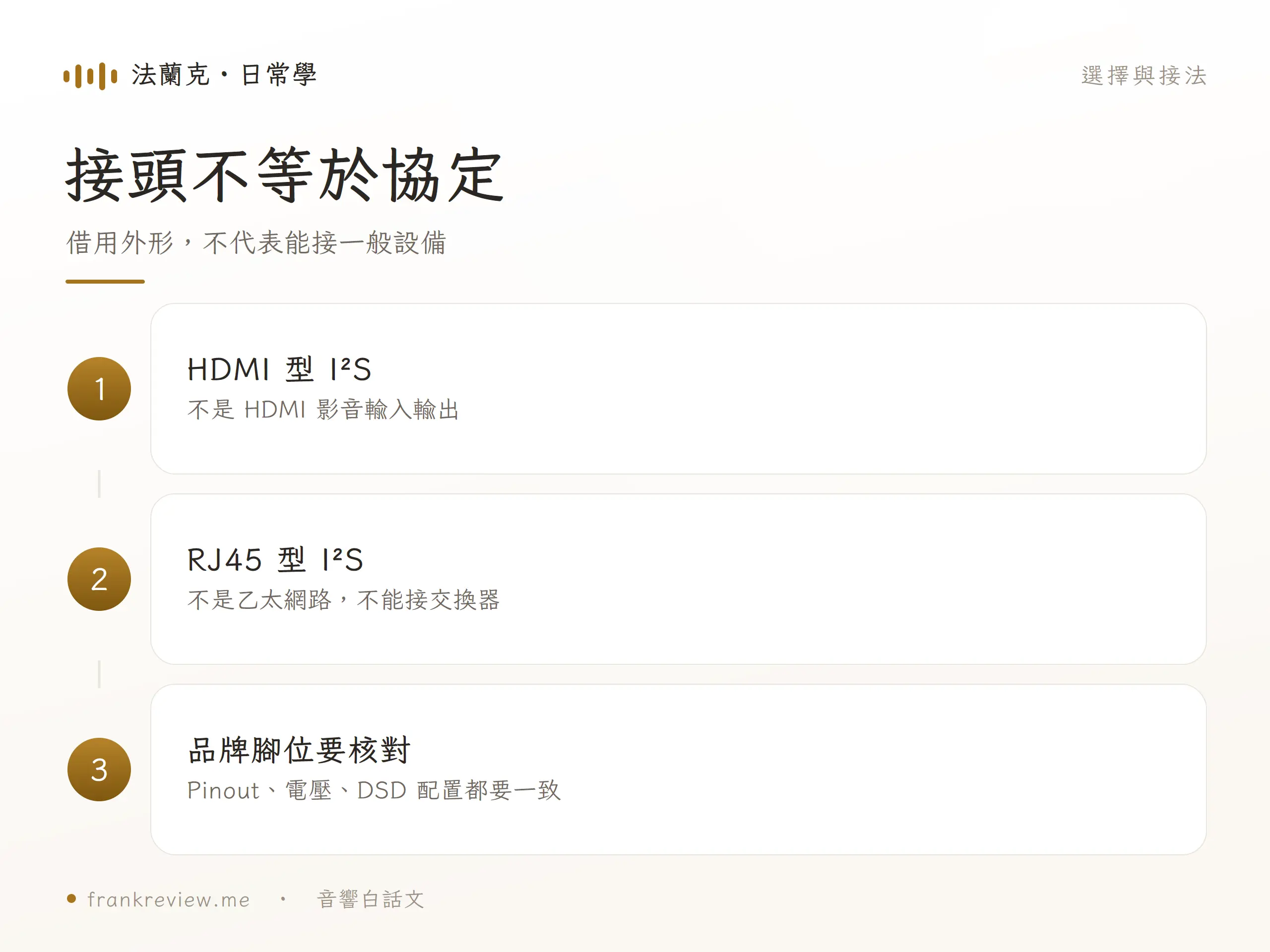

HDMI／RJ45 只借接頭，不是 HDMI／Ethernet

廠商借用 HDMI Type-A 的多組線對與屏蔽，但傳送的不是標準 HDMI 影音。

所以 I²S HDMI 不能接電視、AVR 的 ARC／eARC、一般 HDMI 播放器、分配器或擷取器。

RJ45-I²S 同樣只是借用八芯接頭與雙絞線，不能接交換器、路由器、PoE 或一般 LAN 端口。

HDMI 2.1、8K、48Gbps 或 Ultra High Speed 認證只驗證 HDMI 用途，不能替品牌自訂的 I²S pinout 與 DSD mapping 背書。

I²S over HDMI 與 RJ45 不等於 HDMI 影音或 Ethernet 網路 — 接頭相同不代表協定相同；I²S HDMI 與 RJ45 都只能接到文件明示的 I²S 目的端。

四層相容：pinout、PCM、DSD、clock／polarity

Pinout：逐 pin 核對 DATA±、BCK±、LRCK±、Ground、Mute、5V，以及兩端的方向。

PCM：確認兩端共同支援的位深、取樣率與 I²S 資料格式，顯示鎖定只算第一關。

DSD：另查 Native／DoP、DSD flag、左右聲道與 channel swap，不能由 PCM 成功推定。

Clock／polarity：核對 MCLK 有無與倍頻、source／local clock，以及 DATA／LRCK 正負極性。

Denafrips、Matrix、SMSL、Eversolo、LAiV 與 PS Audio 都提供不同程度的 mode 或 polarity 設定，正好證明相容性不能只看插孔名稱。

六種連接情境怎麼判斷？

一、同品牌 I²S 配對

來源／目的端：同品牌 streamer、transport 或 DDC 接同家族 DAC，且手冊明列型號與世代相容。

Profile：使用品牌預設或 auto-config，不把該設定稱為業界標準。

測試：更新 firmware 後依序測低取樣率 PCM、DSD、左右與相位。

風險：同品牌可降低設定風險，但跨世代與新版 firmware 仍需重查。

二、固定 PS Audio-compatible HDMI profile

來源／目的端：官方 pinout 明示採 PS Audio profile，目的 DAC 也明示接受同一排列。

Profile：逐腳確認 DATA、BCK、LRCK、MCLK、Ground 與控制腳，不能只看賣場文案。

DSD／極性：核對 DSD flag、channel 與 Data／LR polarity；SMSL Normal／Reversed 也可能改變差動對。

風險：「PS Audio 相容」名稱相同，仍可能因世代、Mute 或控制腳不同而失敗。

三、跨品牌、兩端皆可設定 HDMI-I²S

來源／目的端：來源有多種輸出 profile，DAC 有多種 mode 或自訂 pinout。

設定：先把兩端模式表換成逐 pin mapping，不用 mode A、B 或 000、001 的名稱猜配。

測試：一次只改一端並記錄 PCM、DSD、左右與相位結果。

風險：固定滿輸出 DAC、無手冊、遠端代購不能退或出現爆音時都不適合繼續試。

四、RJ45-I²S

來源／目的端：兩端都要提供完整 pins 1–8、方向、return／ground 與電氣層。

Profile：Audio-GD 與 LampizatOr 的公開排列不同，網路線能插不能代表相容。

測試：只有兩端都明示 PCM／DSD mapping 才進行相應測試。

風險：不可經過交換器、PoE，也不可用被動線把 HDMI-LVDS 任意轉成 RJ45-TTL。

五、固定 profile 對固定 profile

來源／目的端：兩端都沒有可切模式，必須用兩份官方逐 pin 文件證明完全一致。

PCM／DSD：格式、取樣率、DSD flag、左右 mapping 與 MCLK 都要落在共同範圍。

測試：即使文件看似一致，也要完成低音量四步測試。

風險：任一文件缺漏就不接，改用標準化介面。

六、文件不完整或無法退換

判斷：只有「I²S compatible」、賣場相容表或論壇經驗，沒有兩端最新版 pinout。

替代：優先改用 USB Audio、S/PDIF 同軸、TOSLINK 或 AES3。

購買：不先買高價 HDMI／網路線、交叉線、轉接盒或 repeater 碰運氣。

結論：放棄不透明的 I²S 組合，是更穩妥的系統設計，不是少一個升級機會。

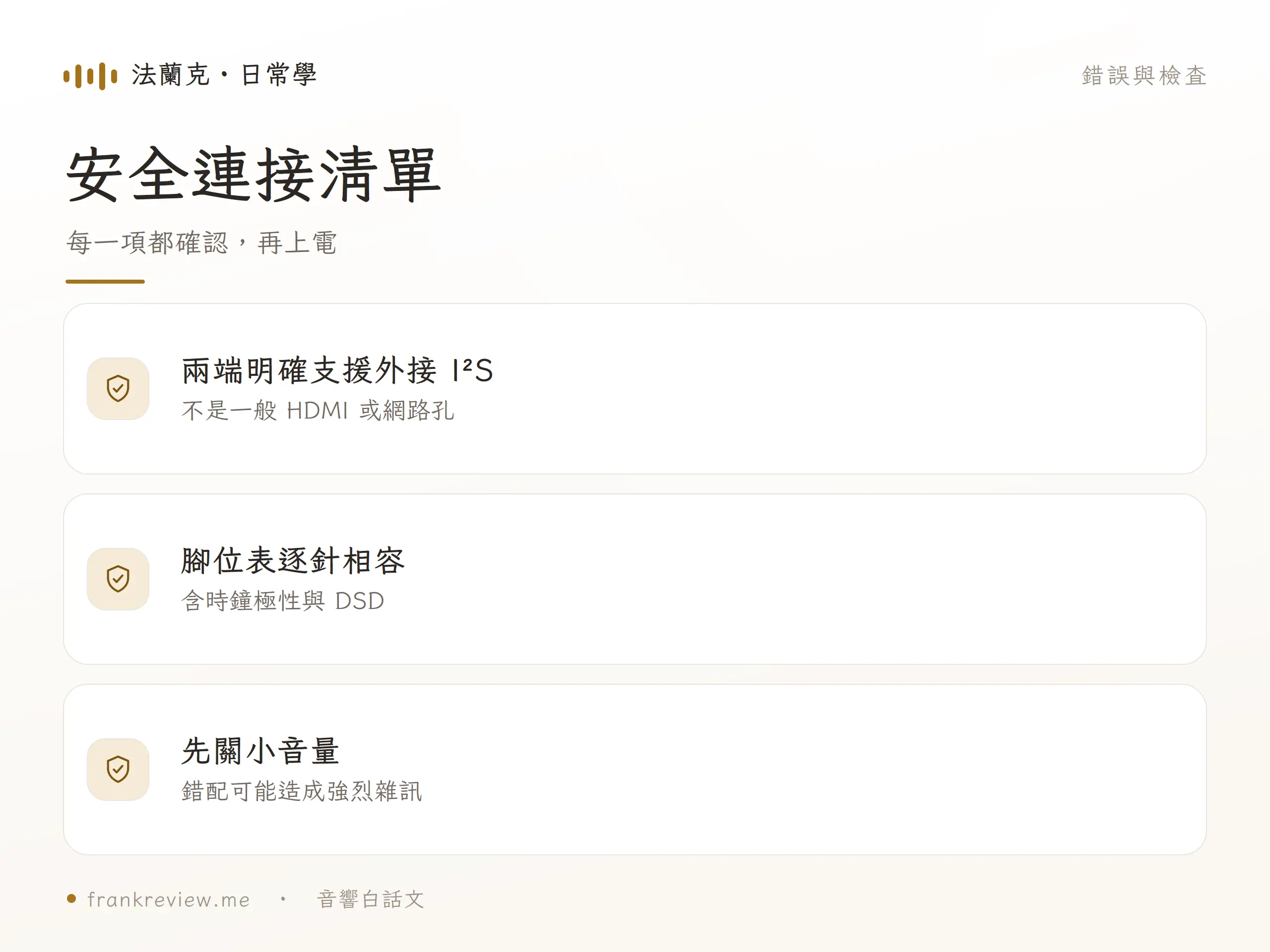

安全測試：PCM → DSD → L／R → phase

更新並記錄兩端 firmware、input／output mode、clock 與 polarity 設定。
停止播放，先將後級或主動喇叭靜音；固定滿輸出 DAC 不直接進入高增益下游測試。
接上短的已知正常線，以 44.1 或 48kHz PCM 開始，從最低安全音量慢慢增加。
確認鎖定、無強噪、左右聲道與音量正常，再測共同支援的高取樣率 PCM。
另測 DoP／Native DSD、DSD flag 與聲道，PCM 正常不能跳過這一步。
用左右聲道與同／反相測試音檢查 L／R 與 phase，完整通過才恢復一般音量。

Denafrips 官方明確警告錯誤 pinout 可能輸出強烈雜訊並傷害喇叭或耳機單體，因此任何刺耳噪聲都要立即靜音並停止。

無聲、爆音、左右反轉怎麼排查？

症狀	先查設定	不要先做
完全無聲	方向、DATA／BCK／LRCK、Mute level、input mode	連續切 mode 播放
強烈雜訊／爆音	立即靜音；pinout、polarity、格式與取樣率	提高音量或繼續試
PCM 正常、DSD 無聲	Native／DoP、DSD flag、MCLK、firmware	換更貴 HDMI 線
DSD 左右相反	DSD channel swap／mapping	亂換 PCM mode
左右正常但相位錯	DATA／LRCK pair polarity 與 phase 設定	把問題當作線材音色
高取樣率才掉鎖	共同速率上限、MCLK、線長與 firmware	只看 DAC 顯示數字

I²S 無聲、爆音、DSD 左右反轉與相位排查圖 — 症狀要回到 mode、DSD channel、Mute、MCLK 與 polarity，不是回到線材價格。

I²S 不一定比 USB／同軸好

I²S 把資料與時鐘分開，但外接後仍要經過驅動、接收、隔離、時鐘與 DAC 的完整設計。

USB、S/PDIF、TOSLINK 與 AES3 具有較清楚的外部互連規範與成熟相容生態。

LAiV 官方甚至說各數位輸入採同等設計，這至少提醒我們不能只憑介面名稱預設音質排名。

更實際的選擇是以穩定性、噪聲、取樣率需求、操作與售後決定，而不是把 I²S 當成必勝升級。

台灣購買與退換檢查

優先同品牌配對，或兩端都有最新版 pinout／mode 表的組合。
購買前請代理以書面確認實際型號、世代、firmware 與目標 DAC 相容性。
確認是否能在退換期完成 PCM、DSD、L／R 與 phase 實測。
平輸與海外直購要把跨境退修、運費與「已拆封線材不得退」納入成本。
不要為文件不完整的組合先買高價線或不明 HDMI↔RJ45 交叉線。
線長依兩端手冊；Denafrips 的短於一公尺建議不能擴大成全業界上限。
