BNC 音響線怎麼選？75Ω／50Ω、AES3 與 Word Clock 不混接
BNC 只是接頭，可能傳 S/PDIF、AES3、Word Clock、10MHz 或 MADI；用六種情境判斷 50Ω／75Ω、終端與轉接。
內容目錄
隱藏

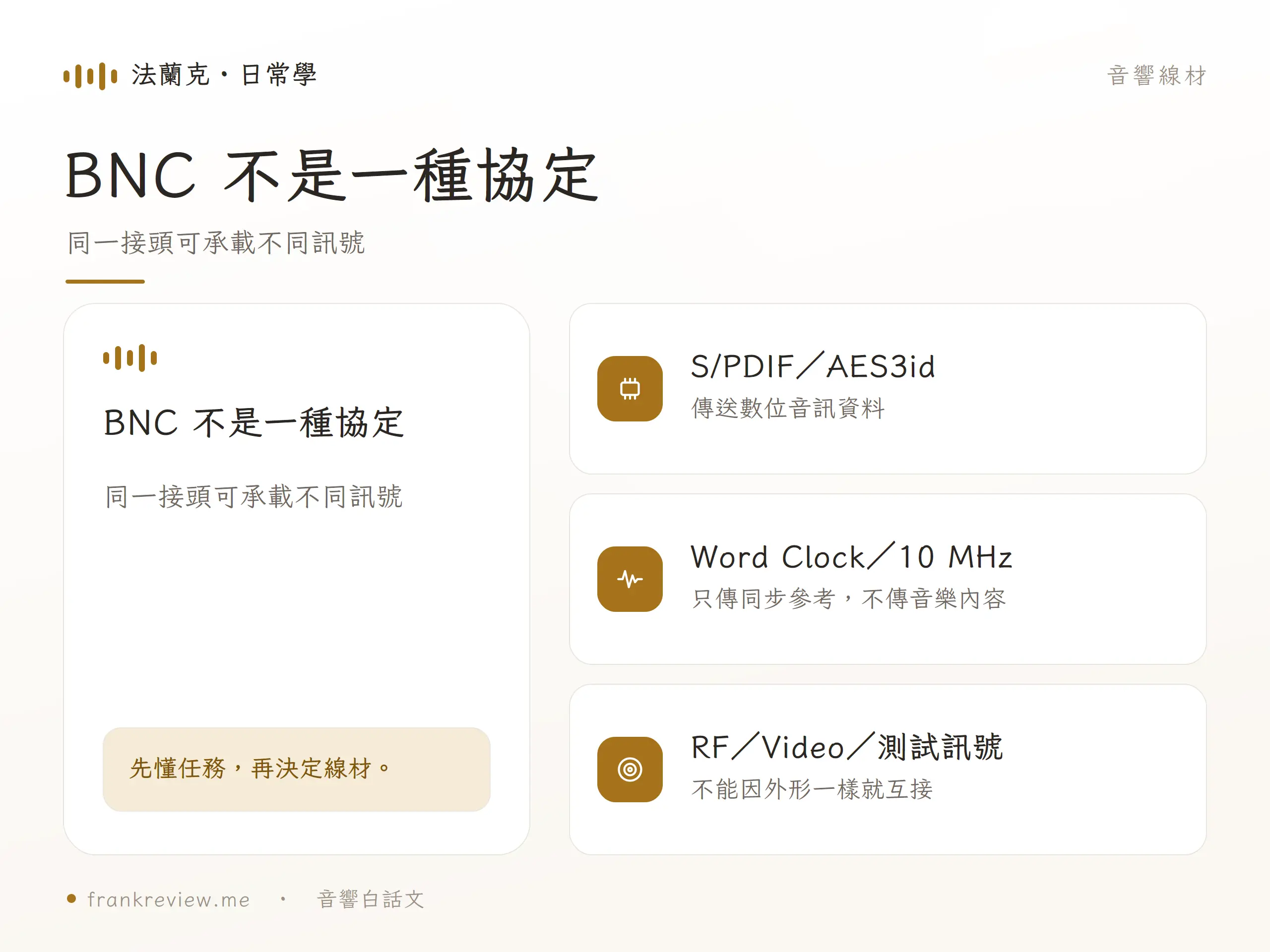

BNC 只是接頭，不代表固定的音訊格式；看到背板 BNC 時，先不要買線。
最安全的順序是抄下兩端完整標示與型號，再核對協定、頻率、阻抗、電平、方向與終端。
只要其中一項不明，就先查手冊；「插得進去」或「短線能鎖定」都不等於規格正確。
一分鐘辨認背板上的 BNC
| 端子標示 | 傳送內容 | 常見阻抗 | 含音樂資料 | 第一個要查的項目 |
|---|---|---|---|---|
| S/PDIF／Coaxial | 消費型數位音訊 | 75Ω | 是 | 兩端格式與取樣率 |
| AES3 coax／AES3id | 專業 AES3 同軸音訊 | 75Ω | 是 | 現行 AES3 相容性 |
| Word Clock／WCLK | 取樣同步脈衝 | 常見 75Ω | 否 | 主從、倍頻與終端 |
| 10MHz Reference | 10MHz 參考頻率 | 50Ω 或 75Ω | 否 | 波形、電平與阻抗 |
| MADI／LTC／SDI／RF | 多聲道、時間碼、影像或射頻 | 依協定 | 不一定 | 完整協定名稱 |
| Dual-BNC／品牌專用 | 成對或專用資料鏈路 | 依品牌 | 視系統 | 指定來源與目的器材 |
音訊、同步、射頻與品牌專用介面可能共用同一外形，不能互相試插排錯。
工商時間
不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。
從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。
透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！
https://www.topaudio.tw/products/kupid-wiim
https://www.topaudio.tw/products/kupid-wiim-ultra
不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。
只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。
一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。
從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。
透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！
https://www.topaudio.tw/products/kupid-wiim
https://www.topaudio.tw/products/kupid-wiim-ultra
不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。
只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。
一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。

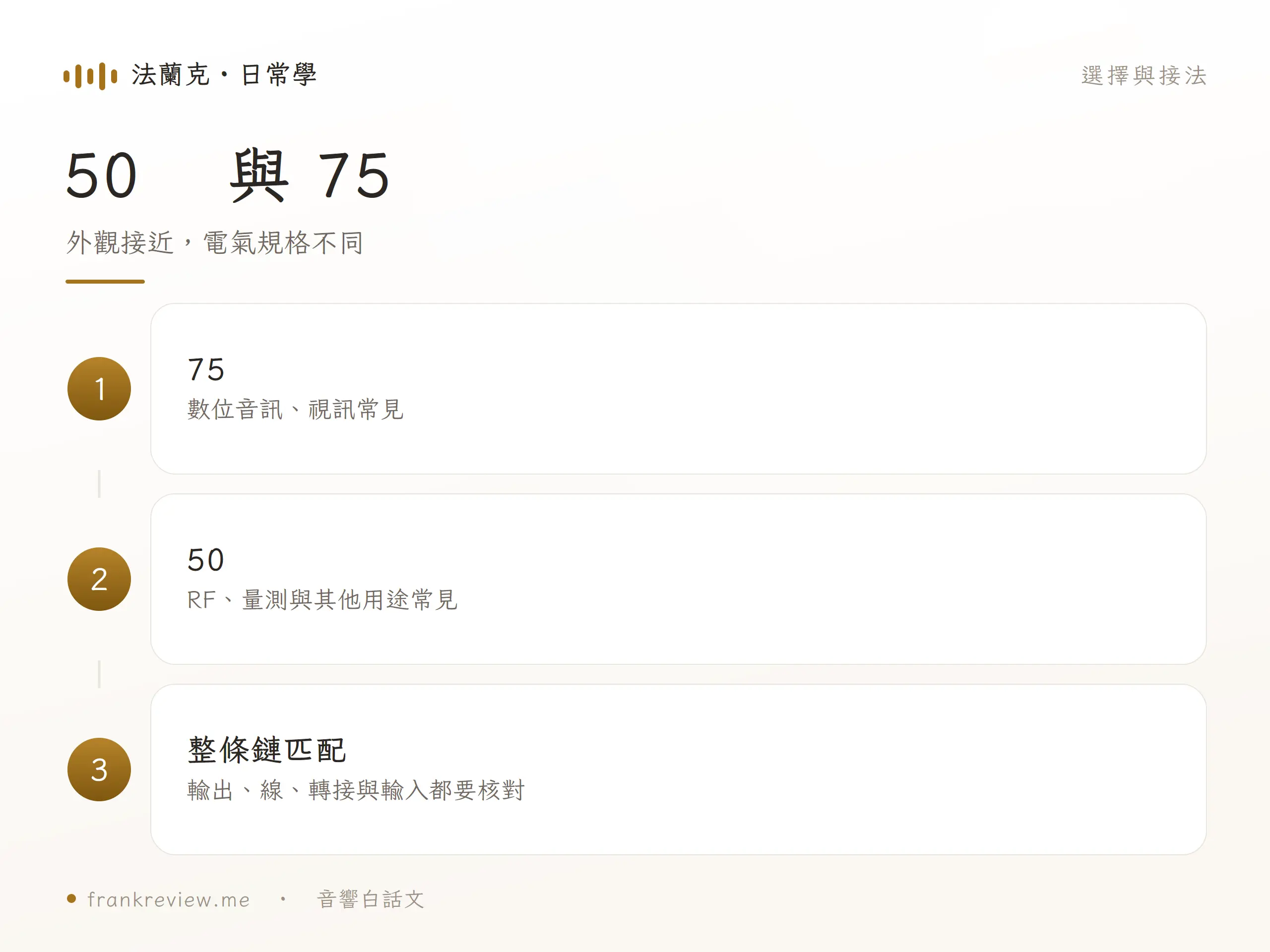

50Ω 與 75Ω：能插不等於相容
50Ω 與 75Ω 是不同特性阻抗系統，外觀可能很接近，甚至能互插。
音響常見的 S/PDIF、AES3 同軸與 Word Clock 多以 75Ω 為起點，但 10MHz、RF 與量測用途也常見 50Ω。
阻抗不匹配可能造成反射；短線偶爾能工作，只證明接收器暫時取得訊號。
整條鏈要一起核對輸出、接頭、線材、轉接器、輸入與終端，不能只買一個標示 75Ω 的插頭。
AES3id 已撤回，現在該怎麼稱呼？
市場與舊產品手冊仍會寫 AES3id，但 AES-3id-2001 已在 2010 年撤回。
AES 官方說明其內容已由 AES3-4-2009 Annex D 與 AES-2id Annex C 取代。
因此本文保留「AES3id」作為讀者會搜尋到的舊稱，現行技術依據則回到 AES3-4 的同軸介面規範。
器材標示 AES3id 不代表它不能用，而是要用該型號手冊確認格式、電平、取樣率與轉換方式。
六種連接情境怎麼選？
一、S/PDIF BNC／RCA：同協定才可直接轉
來源與目的端：兩端都明示 S/PDIF 或 Coaxial Digital，並接受相同格式與取樣率。
線材與阻抗：選明示 75Ω 的 BNC、RCA 或 BNC–RCA 完整線組。
終端與驗證：通常由輸入設計處理；先用一般 PCM 測試鎖定與取樣率。
不適合：Word Clock、AES3 XLR、MADI 或任何用途不明的 BNC。
二、AES3 同軸：兩端都要支援 AES3 coax
來源與目的端：兩端標示 AES3 coax、AES／EBU coax 或舊稱 AES3id。
線材與阻抗：使用 75Ω BNC 同軸鏈，跨 110Ω XLR 時另做阻抗轉換。
終端與驗證：不要套用 Word Clock 口訣；確認 Professional／Consumer channel status 與輸入選單。
不適合：假設所有能接收 S/PDIF 的端口都保證接受 AES3。
三、AES3 110Ω XLR 與 75Ω BNC：用阻抗變壓器
來源與目的端：格式都是 AES3，只是實體介面分別為 110Ω 平衡 XLR 與 75Ω 同軸 BNC。
線材與轉接：使用 Neutrik NADITBNC-F／M 類明示 110↔75Ω 的阻抗變壓器。
驗證：確認轉換方向、XLR 公母、BNC 阻抗與兩端取樣率支援。
不適合：只改腳位、沒有變壓器的空殼 XLR–BNC 轉接頭。
四、Word Clock：終端依型號手冊
來源與目的端：全系統只設一個主時鐘，目的端明示接受該取樣率與倍頻方式。
線材與拓撲：75Ω 同軸很常見；點對點或分配器通常比不明菊鏈容易驗證。
終端與驗證：固定、可切或需外接皆可能；逐台確認 Lock／Sync，並避免爆音與掉鎖。
不適合：家用一源一 DAC 只為抽象「升級音質」而增加沒有整合需求的外部時鐘。
五、10MHz Reference：四項完全相同才連
來源與目的端：兩端都明示 10MHz，不得接到 Word Clock、S/PDIF 或一般 Coax In。
電氣條件：頻率、50／75Ω、正弦／方波與 Vrms／Vpp 接收範圍都要相容。
驗證：先單台確認 10MHz Lock，再逐台增加並核對輸出分配。
不適合：只因兩端都是 BNC 就把 TEAC、MUTEC、Esoteric 等不同電氣條件混接。
六、MADI／LTC／SDI／RF／Dual-BNC：先當成不同世界
來源與目的端：只接完整名稱相同且手冊明示相容的設備。
線材與終端：按該協定的資料率、阻抗與拓撲，不使用「音響 BNC 線」通稱購買。
驗證：確認端口模式與目的設備；無法確認就不接。
不適合：把 Chord Dual-BNC 當成兩路普通 S/PDIF，或混淆同機的 WCLK 與 coax MADI 模式。
Word Clock 終端不能背同一條口訣
AES11-2020 在資訊性 Annex B 討論 Word Clock，2020 版也特別修訂該附錄以反映業界實作。
這不代表所有產品都使用同一種電氣與終端拓撲。
- RME M-1610 Pro：輸入固定內建 75Ω，手冊禁止在輸入加 T 頭。
- Universal Audio Apollo x6：允許鏈中用 T 頭並關閉終端，鏈末再開啟。
- Focusrite：不同產品有固定終端，也有可在軟體切換終端的設計。
因此「最後一台開 75Ω」只在設備手冊明確允許該拓撲時成立。
若系統複雜，使用具獨立輸出的時鐘分配器通常比盲目增加 T 頭更容易確認負載與故障點。
BNC–RCA 與 XLR–BNC 是兩件事
BNC–RCA 可只是同一 75Ω S/PDIF 協定的接頭轉換，但仍要買明示 75Ω 的完整線組或合規轉接器。
AES3 XLR 則常是 110Ω 平衡介面，接到 75Ω AES3 同軸時需要阻抗與平衡轉換。
Neutrik NADITBNC-F／M 這類產品就是為 110Ω AES3 與 75Ω 同軸互轉，而不是只把三個腳位接到一個中心針。
轉接器只能解決它明示的實體層差異，不能把 S/PDIF、Word Clock、MADI 或 10MHz 變成 AES3。
10MHz 為什麼可能是 50Ω，也可能是 75Ω？
10MHz 只描述參考頻率，沒有自動決定阻抗、波形與電平。
TEAC CG-10M-X 使用 50Ω；MUTEC REF10 系列同機可提供 50Ω 與 75Ω 輸出。
這表示你不能以「音響數位線都用 75Ω」選最近的一個端口。
購買時應要求賣方或代理列出輸出頻率、阻抗、波形、電平、目的器材相容性與保固責任。
在台灣怎麼買得穩妥？
- 優先找 Neutrik、Canare、Belden 等可追溯完整料號的 75Ω 組件。
- 確認成品線的線材與兩端接頭都符合目標阻抗，不只看賣場標題。
- Canare 不同 BCP 接頭會對應特定電纜尺寸，壓接工具也要匹配。
- Belden 1694A 等廣播同軸可靠但較粗硬，桌面短距離不一定最好整理。
- BNC–RCA 選明示 75Ω 的轉接；AES3 XLR↔BNC 選明示 110↔75Ω 的阻抗變壓器。
- 75Ω 終端器只在設備手冊要求外接終端時購買，不當成每套系統必需品。
庫存與價格變動快，本文不以即時售價判斷規格正確；下單前仍要用料號回查原廠資料。

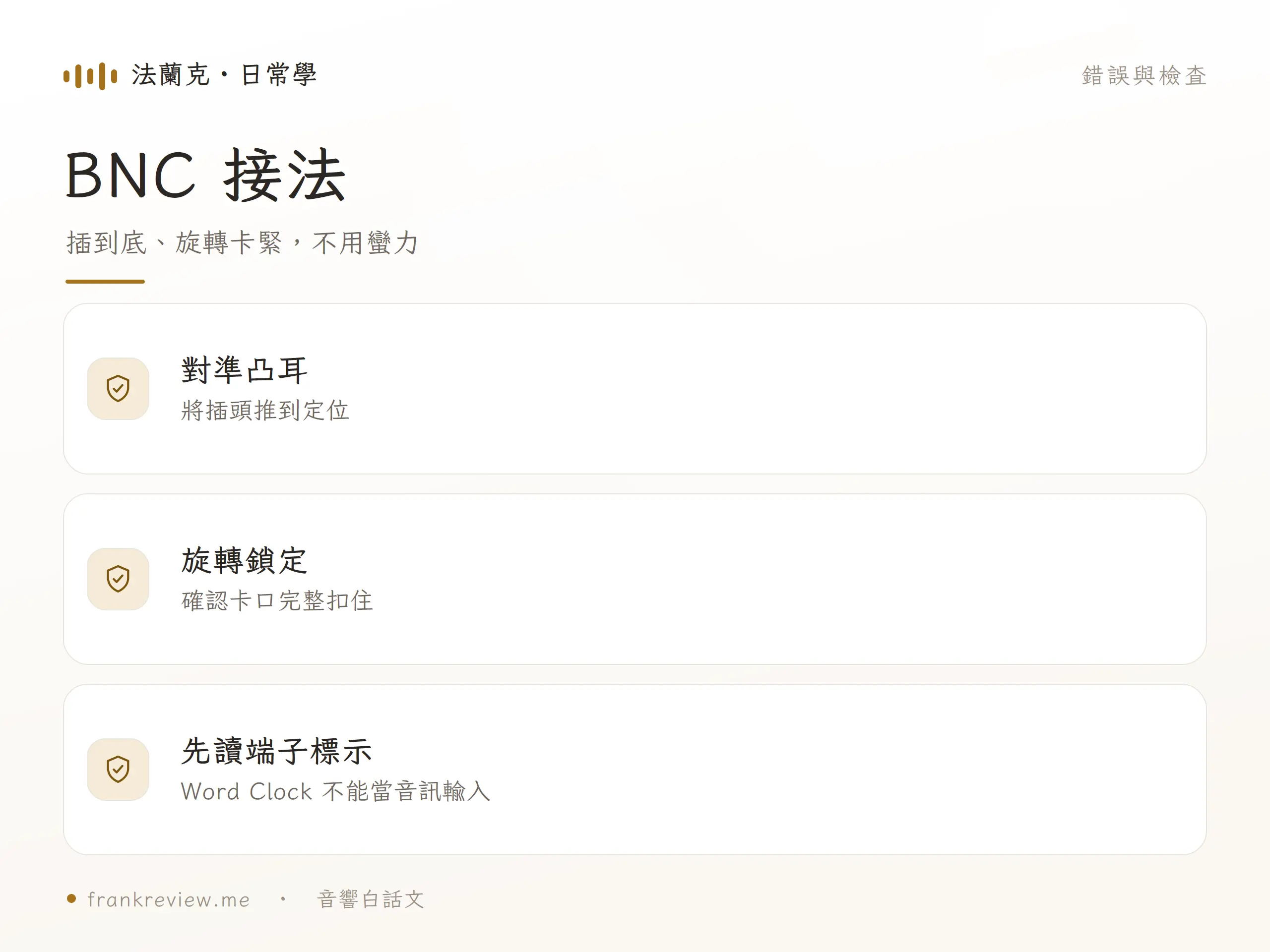

無法鎖定、掉鎖或爆音怎麼排查？
- 先靜音或關閉後級，停止把未知端口互相試插。
- 逐字核對兩端端口名稱、方向與目前選單模式。
- 確認協定、頻率、阻抗、波形、電平與取樣率。
- Word Clock 系統只保留一個主時鐘，再核對每台終端設定。
- 用短的已知合規線做點對點測試，移除 T 頭與不必要轉接。
- 逐台加入設備並查看 Lock／Sync；異常重現就回到上一個穩定狀態。
工商時間
不用再東拼西湊，新手嘗試兩聲道組合，我推薦：DALI KUPID + WiiM Amp Ultra 組合，含訊源、擴大機與線材，優惠組合價 NT$26,800 起。
從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。
透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！
https://www.topaudio.tw/products/kupid-wiim
https://www.topaudio.tw/products/kupid-wiim-ultra
不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。
只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。
一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。
從手機串流到喇叭出聲，一套就能搞定，拆箱接好即可享受完整 Hi-Fi 音樂系統。
透過折扣碼 frank 下單，額外贈送 Dali 精緻喇叭線！
https://www.topaudio.tw/products/kupid-wiim
https://www.topaudio.tw/products/kupid-wiim-ultra
不確定要選哪個，就選 KUPID × WiiM Amp。比較便宜、支援 AirPlay 2，對一般聽音樂、小客廳、書房、臥室已經夠用。
只有在你常接電視、空間較大、想要更強推力與觸控螢幕，而且不需要 AirPlay 2，才選 KUPID × WiiM Amp Ultra。
一句話：聽音樂選 WiiM Amp；電視＋大空間＋想買好一點的一體機，選 Ultra。
資料來源與延伸閱讀
標準狀態主要參考 AES Standards Project Status、AES Standards Store 與 IEC 60958-3:2021。
Word Clock 實作差異應回到目標產品手冊；本文以 RME、Universal Audio 與 Focusrite 的官方說明建立不同終端案例。
零件規格可由 Neutrik BNC、Canare BNC 與線材原廠頁交叉確認。
數位同軸與其他接法可延伸閱讀S/PDIF 同軸線指南與音訊接法決策頁。
BNC 音響線常見問題
AES3id 已撤回，器材寫 AES3id 還能用嗎？
可以，但要把它視為市場舊稱，依該型號手冊與現行 AES3-4 同軸規範確認相容性。
50Ω BNC 短線能鎖定，還需要換 75Ω 嗎？
若介面指定 75Ω，正式使用仍應讓整條鏈匹配；短線鎖定不證明長期與所有取樣率都合規。
BNC 一定比 RCA S/PDIF 好嗎？
不一定；BNC 有鎖定與受控阻抗優勢，但器材原生 RCA 已穩定時，合規 75Ω RCA 線通常更簡單。
Word Clock 線能傳音樂嗎？
不能；Word Clock 只提供同步脈衝，音樂仍需另走 AES3、S/PDIF、USB 或其他資料介面。
75Ω 終端器是每台都要買嗎？
不是；有些設備固定內建，有些可切換，有些才需外接，必須依型號手冊。
10MHz 與 Word Clock 可以互接嗎？
不可以；它們的頻率、波形、電平與用途不同，接頭相同也不代表相容。
XLR AES3 接 BNC 只要換插頭嗎？
通常不夠；110Ω 平衡 XLR 與 75Ω 同軸 BNC 應使用明示規格與方向的阻抗變壓器。
Chord Dual-BNC 可接兩個普通 S/PDIF 輸出嗎？
不能這樣假設；Dual-BNC 是指定設備間的成對鏈路，必須依 Chord 相容清單與手冊連接。
